Kit fondation borne de recharge M12 – 4 tiges 750 mm galvanisé

Ancrez votre borne en toute confiance avec un kit fondation M12 complet et durable

Le Kit fondation borne de recharge M12 – 4 tiges 750 mm galvanisé MENNEKES vous garantit une fixation précise et durable de votre station. Conçu pour la réalisation d’une fondation, il comprend 4 tiges filetées M12 × 750 mm (DIN 975, classe 4.6), 3 aciers plats perforés S235JR (340 mm), 16 écrous hexagonaux M12 (ISO 4032) et 16 rondelles plates (ISO 7092), le tout galvanisé. La plaque de base M18590 assure l’alignement parfait des tiges. Deux entraxes de perçage (110/262 mm et 70/160 mm) et un dessin de fondation B125. Adaptation colonne inox via plaque adaptatrice (non fournie).

Installation précise et alignement garanti

Obtenez un positionnement irréprochable de votre borne grâce à la plaque de base M18590, pensée pour un alignement parfait des 4 tiges filetées M12 × 750 mm. Les trois aciers plats perforés S235JR de 340 mm et les deux configurations d’entraxes (110/262 mm et 70/160 mm) facilitent l’ajustement sur chantier. Vous coulez sereinement votre fondation en respectant le dessin B125, en assurant une verticalité et une planéité idéales pour la plaque de fondation de la borne, même en conditions de chantier exigeantes.

Robustesse et longévité en environnement extérieur

Chaque composant clé est en acier galvanisé pour résister durablement à la corrosion: tiges filetées (DIN 975, classe 4.6), aciers plats S235JR, écrous hexagonaux M12 (ISO 4032) et rondelles plates (ISO 7092). Le traitement de surface zingué protège contre l’humidité et les agressions climatiques, prolongeant la durée de vie de l’assemblage. Votre borne reste solidement fixée au fil des saisons, avec une fondation fiable, conforme aux usages extérieurs et aux sollicitations répétées des véhicules électriques.

Kit complet prêt à poser pour gain de temps

Le kit rassemble tout le nécessaire pour réaliser la fondation et la fixation de la plaque de base: 4 tiges M12 × 750 mm, 3 aciers plats perforés, 16 écrous M12 et 16 rondelles plates. Plus besoin de multiplier les achats: l’ensemble arrive coordonné, compatible et dimensionné. Vous gagnez un temps précieux sur la préparation, la logistique et l’assemblage, en sécurisant votre chantier et en minimisant les risques d’erreur de sélection d’accessoires.

Polyvalence de montage et compatibilités

Conçu pour la fixation et l’alignement de la plaque de fondation d’une borne de recharge, ce kit s’adapte à diverses configurations grâce à ses deux entraxes de perçage. Le dessin de fondation B125 guide une exécution propre et reproductible. Pour une colonne inox, une plaque adaptatrice dédiée est requise (non fournie), permettant d’élargir le champ d’applications. Vous bénéficiez d’un montage clair, reproductible et conforme aux références techniques du fabricant MENNEKES.

FAQ

À quoi sert précisément le Kit fondation borne de recharge M12 – 4 tiges 750 mm galvanisé ?

Ce kit est conçu pour réaliser une fondation et fixer la plaque de base d’une borne de recharge avec précision. Il assure l’alignement parfait des tiges via la plaque de base M18590, facilite le positionnement grâce aux aciers plats perforés et garantit une tenue durable en extérieur grâce à l’acier galvanisé. Il convient aux installations neuves ou aux remplacements, en respectant le dessin de fondation B125 pour un résultat fiable et reproductible.

Que contient exactement le kit MENNEKES et combien de pièces sont fournies ?

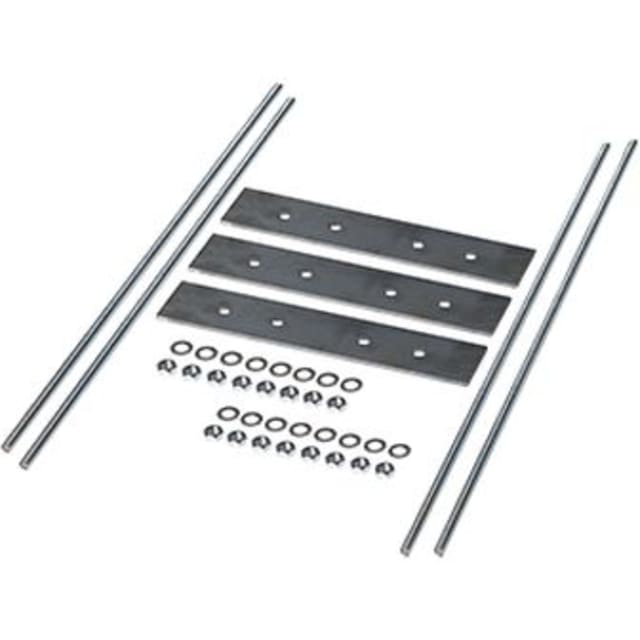

Le kit comprend 4 tiges filetées M12 × 750 mm (classe 4.6, DIN 975), 3 aciers plats perforés S235JR de 340 mm, 16 écrous hexagonaux M12 (ISO 4032) et 16 rondelles plates (ISO 7092). Tous les éléments sont en acier galvanisé pour une excellente résistance à la corrosion. Vous recevez ainsi l’ensemble des composants nécessaires pour la fixation et l’alignement de la plaque de fondation de la borne de recharge.

Comment l’alignement des tiges est-il garanti lors du coulage de la fondation ?

L’alignement est guidé par la plaque de base M18590, qui maintient la position des quatre tiges M12 pendant le coulage. Les aciers plats perforés assurent l’espacement correct grâce aux perçages dédiés. Deux configurations d’entraxes (110/262 mm et 70/160 mm) permettent d’ajuster selon la plaque de la borne. En suivant le dessin B125 et en contrôlant la planéité, vous obtenez un positionnement vertical et précis prêt à recevoir la borne.

Les matériaux résistent-ils aux conditions extérieures et à la corrosion ?

Oui. Les tiges, aciers plats, écrous et rondelles sont tous galvanisés (zingués), ce qui offre une protection anticorrosion adaptée aux environnements extérieurs. Les tiges sont conformes à la DIN 975 et à la classe de résistance 4.6, tandis que les rondelles (ISO 7092) et les écrous (ISO 4032) assurent une fixation pérenne. Cette finition prolonge la durée de vie de l’assemblage, même en présence d’humidité ou de cycles thermiques.

Quelles sont les dimensions et références techniques clés à connaître ?

Les tiges filetées mesurent M12 × 750 mm (DIN 975), classe de résistance 4.6. Les aciers plats perforés sont en S235JR et mesurent 340 mm de longueur. Les écrous sont M12 selon ISO 4032 et les rondelles plates M12 selon ISO 7092. Deux entraxes de perçage sont proposés: 110/262 mm et 70/160 mm. L’installation suit le dessin de fondation B125 et la plaque de base M18590 assure l’alignement des tiges.

Ce kit est-il adapté à toutes les bornes et quelles compatibilités prévoir ?

Le kit est pensé pour la fixation et l’alignement de la plaque de fondation d’une borne de recharge. Il convient à de nombreuses configurations grâce à ses deux entraxes. Pour une colonne en inox, une plaque adaptatrice spécifique est requise (non fournie). Vérifiez la compatibilité avec la plaque de base de votre borne, en vous référant aux cotes de perçage et au dessin B125 pour garantir un montage optimal et durable.

Comment utiliser les deux configurations d’entraxes de perçage proposées ?

Les aciers plats perforés intègrent deux combinaisons d’entraxes: 110 mm et 262 mm, ou 70 mm et 160 mm. Choisissez la configuration correspondant à la plaque de fondation de votre borne. Positionnez les tiges M12 dans les perçages appropriés, fixez avec rondelles ISO 7092 et écrous ISO 4032, puis contrôlez l’alignement avec la plaque M18590 avant le coulage. Cette flexibilité facilite l’adaptation à différents modèles de plaques.

Le dessin de fondation B125 est-il obligatoire pour l’installation ?

Le dessin B125 sert de référence de mise en œuvre pour garantir la qualité de la fondation et la bonne répartition des charges. Le suivre est fortement recommandé afin d’assurer la stabilité de la borne et la conformité de l’ouvrage. Il vous aide à définir profondeur, ferraillage, et positionnement des tiges, réduisant les risques de désalignement ou de jeux qui pourraient affecter la durabilité de l’installation.

Quels outils et bonnes pratiques pour réussir le montage sur chantier ?

Prévoyez clé dynamométrique, niveaux, équerre, gabarit ou la plaque M18590 pour l’alignement, et moyens de calage avant coulage. Montez les tiges M12 avec rondelles ISO 7092 et écrous ISO 4032, serrez au couple recommandé, contrôlez verticalité et entraxes (110/262 mm ou 70/160 mm). Respectez le B125 pour la fondation, protégez les filetages pendant le bétonnage et réalisez un dernier contrôle de planéité avant la pose de la borne.

Puis-je utiliser ce kit avec une colonne inox dès maintenant ?

Oui, mais une plaque adaptatrice spécifique est nécessaire et n’est pas fournie dans ce kit. Cette plaque d’adaptation permet d’assurer la compatibilité mécanique et l’alignement correct entre la colonne inox et les tiges M12. En l’absence de cette plaque, le montage risque de ne pas respecter les cotes d’entraxes requises. Assurez-vous d’acquérir l’adaptateur correspondant au modèle de colonne inox avant installation.

Qu’est-ce qui distingue la qualité MENNEKES sur ce kit de fondation ?

MENNEKES propose des composants cohérents et normés: tiges M12 × 750 mm en classe 4.6 (DIN 975), aciers plats S235JR, écrous ISO 4032 et rondelles ISO 7092, tous galvanisés pour une excellente tenue extérieure. La plaque de base M18590 facilite un alignement fiable, tandis que les deux entraxes couvrent plusieurs cas de figure. Vous bénéficiez d’un ensemble prêt à poser, pensé pour la durabilité, la précision et la simplicité sur chantier.
