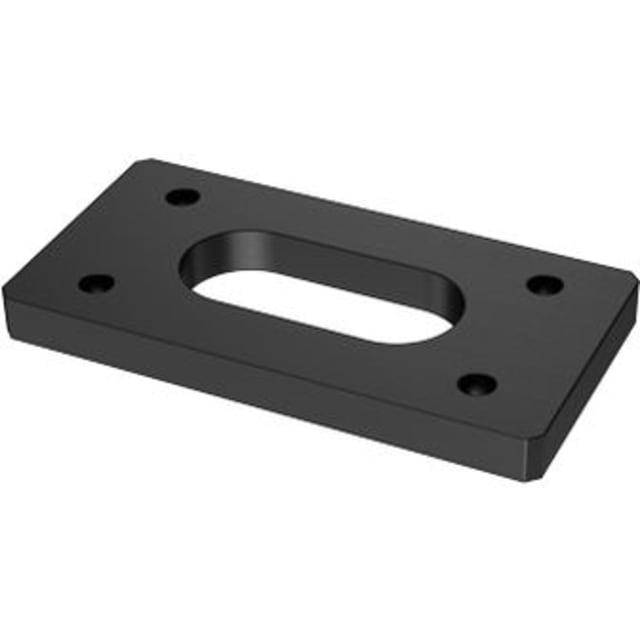

Plaque fondation borne de recharge Amedio/Amtron 225x115x20

Fixez votre borne en toute sécurité, plus vite et pour longtemps

La Plaque fondation borne de recharge Amedio/Amtron 225x115x20 MENNEKES garantit une installation stable, précise et durable de vos bornes AMEDIO, ainsi que des cadres inox pour AMTRON et AMTRON COMPACT, lorsque vous réalisez votre propre fondation. Usinée en acier DC01, elle reçoit une galvanisation à chaud (feuerverzinkt) 100–120 µm, un apprêt 60–80 µm puis une finition poudre RAL 9005 60–80 µm. Avec ses 4 perçages et son entraxe optimisé, sa fente centrale et ses tolérances ISO 2768-mK, elle simplifie la pose et protège votre investissement.

Fixation rapide et compatible

Installez vos bornes AMEDIO ou cadres en acier inox pour stations AMTRON et AMTRON COMPACT sans prise de tête. La plaque de fondation intègre 4 trous de fixation de 13,5 mm avec un entraxe horizontal de 160 mm, assurant un positionnement fiable et reproductible. Les dimensions compactes 225 mm x 115 mm et l’épaisseur de 20 mm facilitent l’alignement, la mise à niveau et le serrage, tout en maintenant la rigidité nécessaire pour encaisser les contraintes mécaniques du quotidien.

Passage de câbles simplifié

Le passage des alimentations est fluide grâce à l’ouverture centrale (fente) de 117 mm de long sur 52 mm de large. Cette géométrie facilite l’acheminement, le tirage et la courbure des conducteurs, tout en laissant la place au jointoiement et aux gaines. L’épaisseur de 20 mm offre un appui stable autour de la fente, évitant les déformations lors du serrage. Résultat : un montage propre, rapide et durable, qui réduit les reprises sur chantier.

Robustesse anticorrosion extrême

Conçue en acier DC01, la plaque reçoit une triple protection : galvanisation à chaud (feuerverzinkt) 100 à 120 µm, sous-couche d’apprêt 60 à 80 µm, puis finition poudre RAL 9005 60 à 80 µm. Cet empilement garantit une résistance élevée aux chocs, aux intempéries et à la corrosion, y compris en environnement extérieur exigeant. Vous protégez la base de votre borne et préservez l’esthétique noire profonde sur la durée, même après de multiples opérations de maintenance.

Finition précise et pose soignée

Les chanfreins 5 x 45° aux coins évitent les accroches et améliorent l’aspect. Les tolérances générales ISO 2768-mK assurent des cotes fiables pour une mise en œuvre répétable sur site. Avec 225 mm de longueur, 115 mm de largeur et 20 mm d’épaisseur, vous obtenez une base stable, propre et facile à mettre à niveau. Les surfaces revêtues RAL 9005 facilitent le nettoyage et offrent une intégration élégante sur toutes fondations.

FAQ

À quoi sert la Plaque fondation borne de recharge Amedio/Amtron 225x115x20 MENNEKES ?

Elle sert de base fiable lorsque vous réalisez votre propre fondation pour fixer solidement une borne AMEDIO ou un cadre en acier inox destiné aux stations AMTRON et AMTRON COMPACT. Grâce à ses 4 perçages, son entraxe de 160 mm et sa fente centrale pour câbles, elle assure un montage précis, durable et parfaitement aligné avec votre infrastructure électrique.

Quelles sont les dimensions exactes de la plaque ?

La plaque mesure 225 mm de longueur et 115 mm de largeur, pour une épaisseur constante de 20 mm. Cette compacité facilite la mise en place, le calage et la verticalité de la borne. Les chanfreins 5 x 45° aux coins limitent les arrêtes vives, améliorent la sécurité lors de la manipulation et offrent une esthétique soignée une fois la pose terminée.

Comment se fait la fixation sur la fondation ?

La fixation s’effectue via 4 trous de 13,5 mm, avec un entraxe horizontal entre centres de 160 mm. Cette géométrie autorise un ancrage stable dans le béton, un réglage précis avant serrage définitif et une compatibilité optimale avec les supports AMEDIO et les cadres inox AMTRON/AMTRON COMPACT. Elle réduit le risque de jeu, garantit l’alignement et facilite les interventions de maintenance ultérieures.

Comment passe-t-on les câbles d’alimentation ?

Le passage des câbles est prévu par l’ouverture centrale, une fente de 117 mm de longueur sur 52 mm de largeur. Ce volume généreux permet de faire transiter les conducteurs, gaines et joints tout en conservant un rayon de courbure correct. L’épaisseur de 20 mm et la rigidité de l’acier assurent un maintien parfait sans écrasement ni contrainte excessive sur les câbles.

De quel matériau est fabriquée la plaque et pourquoi est-ce important ?

La plaque est réalisée en acier DC01, un acier de construction offrant une bonne aptitude au formage et une base idéale pour les traitements de surface. Associé à une galvanisation à chaud, à un apprêt et à une finition poudre RAL 9005, ce matériau garantit robustesse, tenue mécanique et durabilité face aux intempéries, aux chocs et aux contraintes d’utilisation quotidienne en extérieur.

Quelle protection contre la corrosion est appliquée ?

La protection est triple : galvanisation à chaud (feuerverzinkt) avec une épaisseur de 100 à 120 µm, couche d’apprêt de 60 à 80 µm, puis finition par revêtement en poudre RAL 9005 de 60 à 80 µm. Cet empilement crée une barrière anticorrosion performante, accroît l’adhérence des couches et conserve l’aspect noir profond, même en conditions climatiques difficiles et sur le long terme.

Qu’apportent les tolérances ISO 2768-mK et les chanfreins ?

Les tolérances générales ISO 2768-mK garantissent des cotes maîtrisées pour une répétabilité parfaite d’un chantier à l’autre, ce qui facilite l’alignement des bornes et la compatibilité des fixations. Les chanfreins 5 x 45° évitent les bavures coupantes, améliorent la sécurité de manipulation et rendent la pose plus propre, pour un résultat final esthétique et professionnel.

Cette plaque convient-elle à toutes les bornes ?

Elle a été conçue pour les bornes de recharge AMEDIO et pour les cadres en acier inox destinés aux stations AMTRON et AMTRON COMPACT de MENNEKES, notamment lorsque vous réalisez une fondation dédiée. Ses dimensions (225 x 115 x 20 mm), sa fente 117 x 52 mm et ses 4 perçages de 13,5 mm répondent précisément à ces usages et garantissent une compatibilité optimale.

L’esthétique est-elle préservée après installation en extérieur ?

Oui. La finition poudre RAL 9005 offre un noir élégant et homogène, tandis que la galvanisation à chaud protège la base contre la rouille. L’empilement des couches (galva 100–120 µm, apprêt 60–80 µm, finition 60–80 µm) équilibre protection et esthétique. Les surfaces se nettoient facilement et conservent leur aspect professionnel, même exposées aux intempéries.

Quelles bonnes pratiques pour la mise en œuvre sur une fondation ?

Assurez une assise plane, propre et sèche. Positionnez la plaque, contrôlez l’équerrage et la cote avec les tolérances ISO 2768-mK, puis ancrez via les 4 trous de 13,5 mm en respectant l’entraxe de 160 mm. Utilisez l’ouverture 117 x 52 mm pour les câbles, vérifiez la verticalité de la borne, serrez progressivement et protégez les interfaces pour une durabilité maximale.
