Description
Coffret test borne de recharge Type 2, 230/400 V 16 A : des diagnostics rapides, fiables et complets

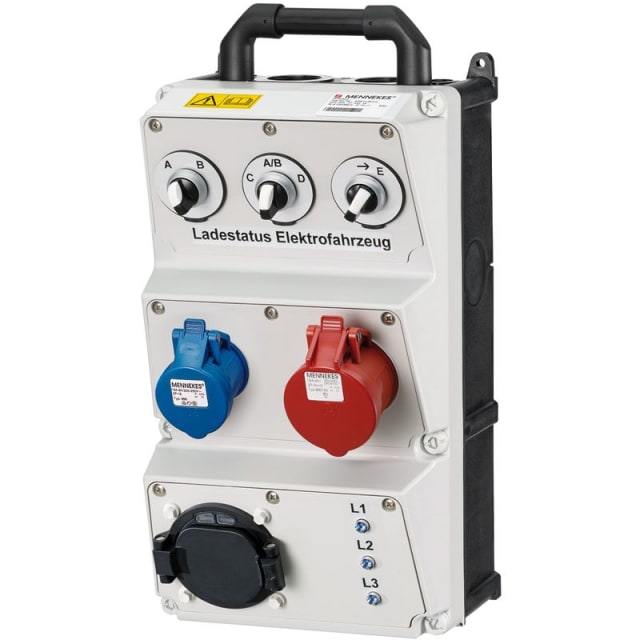

Vérifiez vos infrastructures en toute confiance avec le Coffret test borne de recharge Type 2, 230/400 V 16 A MENNEKES. Conçu pour simuler un véhicule électrique et mesurer les courants, il révèle immédiatement les dysfonctionnements des stations AC. Compatible 230/400 V AC ±10 % à 50 Hz, il couvre les usages mono et triphasés, tout en offrant une lecture claire des états et des défauts. Compact (390 x 225 x 165 mm), IP20 et léger (4,0 kg), il s’emporte partout pour des contrôles rapides, sûrs et conformes aux exigences du terrain.
Diagnostic complet en condition réelle
Simulez fidèlement un véhicule électrique grâce au socle Type 2 (IEC 62196-2) et au processus de charge entièrement simulé. L’affichage d’état indique clairement la progression et les défauts des dispositifs de protection, tandis que la simulation de ligne défectueuse permet d’identifier les pannes cachées. Vous pouvez en plus vérifier le compteur via des consommateurs externes, pour valider l’exactitude de la facturation et des mesures. Résultat : un diagnostic précis, reproductible et exploitable dès la première intervention.
Polyvalence mono/triphasée et contrôle du champ tournant
Adapté aux installations 230 V / 400 V AC ±10 % et 50 Hz, ce coffret couvre le courant nominal 16 A et simule la charge via des consommateurs externes en monophasé comme en triphasé. La vérification du champ tournant vous assure le bon ordre des phases, indispensable pour éviter des dysfonctionnements. Ses fonctions de mesure et de simulation offrent une vision complète des performances de la borne, du simple contrôle à l’analyse avancée des comportements en charge.
Sécurité et conformité maîtrisées
Assurez la conformité en testant les dispositifs à courant résiduel (RCD) via un instrument externe et en validant les protections jusqu’à un fusible maximal de 63 A. L’indication des défauts des dispositifs de protection guide vos corrections. L’option batterie (dégazage / non-dégazage) élargit les scénarios de test. Avec un indice de protection IP20 et une architecture MENNEKES éprouvée, vous diagnostiquez en sécurité, en respectant les normes et les bonnes pratiques de maintenance.
Format portable, robuste et opérationnel
Conçu pour le terrain, le coffret (390 x 225 x 165 mm) reste facile à transporter avec seulement 4,0 kg. Sa conception pratique accélère la mise en œuvre, réduit le temps d’intervention et diminue les immobilisations de sites. L’ergonomie des commandes permet de simuler rapidement différents scénarios de charge et de défauts. Idéal pour les installateurs, mainteneurs et exploitants qui recherchent un outil fiable, durable et immédiatement opérationnel sur site.
Compatibilité universelle Type 2
Grâce à son socle véhicule Type 2 conforme IEC 62196-2, le coffret s’intègre sans effort dans les écosystèmes de bornes AC les plus répandus. Il simule la communication et le comportement d’un véhicule électrique afin de reproduire des conditions réelles de charge. Cette compatibilité garantit des essais pertinents, quel que soit le fabricant de la borne, et facilite les diagnostics multi-sites. Vous vérifiez ainsi performance, sécurité et disponibilité sur tout parc compatible Type 2.
Mesure fiable et vérification de la facturation
Au-delà du contrôle de fonctionnement, le coffret permet la simulation de charge via consommateurs externes et le test de compteur. Vous validez la précision des mesures d’énergie et la cohérence de la facturation, en monophasé comme en triphasé. Associée aux contrôles RCD et à l’affichage d’état, cette approche garantit un diagnostic global et chiffré, indispensable pour optimiser la maintenance, réduire les retours et renforcer la satisfaction des utilisateurs finaux.
FAQ
À quoi sert le Coffret test borne de recharge Type 2, 230/400 V 16 A MENNEKES ?
Il sert à tester rapidement la fonctionnalité des bornes de recharge AC en simulant un véhicule électrique. Le coffret reproduit le processus de charge, mesure les courants et détecte les défauts grâce à l’affichage d’état. Il permet aussi de simuler des lignes défectueuses, de vérifier le compteur avec des charges externes et d’évaluer la sécurité via le test des RCD avec un instrument externe.
Est-il compatible avec les installations 230 V et 400 V ?
Oui. Le coffret est conçu pour une tension nominale 230 V / 400 V AC avec une tolérance de ±10 %, à la fréquence 50 Hz. Il accepte un courant nominal de 16 A, ce qui couvre l’immense majorité des bornes AC résidentielles, tertiaires et de flotte. Vous pouvez simuler des charges en monophasé ou en triphasé et vérifier le champ tournant pour contrôler l’ordre des phases.
Peut-on tester la sécurité des protections différentielles (RCD) ?
Oui. Le coffret permet le test des dispositifs à courant résiduel (RCD) via un instrument externe, afin de valider leur bon déclenchement et la conformité du système. Il affiche également l’état et les défauts des dispositifs de protection, ce qui aide à localiser rapidement l’origine d’un problème. Un fusible de protection maximal de 63 A est pris en compte dans la logique de sécurité globale.
Comment la simulation de charge est-elle réalisée ?
La simulation de charge s’effectue via des consommateurs externes en monophasé ou en triphasé. Le coffret se comporte comme un véhicule électrique connecté au socle Type 2, en reproduisant les échanges et le profil de charge. Cette approche permet d’observer le comportement réel de la borne, de contrôler la stabilité des phases et de vérifier la précision des mesures d’énergie via le test de compteur.
Quelles sont ses dimensions et son poids pour le transport ?
Le coffret est pensé pour les interventions terrain. Il mesure 390 x 225 x 165 mm et pèse 4,0 kg. Ce format compact facilite le transport entre sites et la mise en œuvre dans des locaux techniques exigus. Sa construction MENNEKES assure robustesse et fiabilité, tout en conservant l’ergonomie nécessaire pour passer rapidement d’un scénario de test à un autre.
Que signifie la vérification du champ tournant ?
La vérification du champ tournant contrôle l’ordre des phases sur une installation triphasée. Un ordre incorrect peut provoquer un fonctionnement anormal, voire empêcher la charge. En validant ce point avec le coffret, vous sécurisez le diagnostic, réduisez les faux défauts et évitez des interventions inutiles. C’est un test clé pour garantir la cohérence électrique des bornes triphasées et la stabilité des charges simulées.
Le coffret gère-t-il différents types de batteries (dégazage / non-dégazage) ?
Oui. Il offre des options batterie avec scénarios de dégazage et de non-dégazage. Cette flexibilité élargit la représentativité des essais, notamment dans des environnements où les caractéristiques de batterie influencent la stratégie de charge et la sécurité. En reproduisant ces contextes, vous affinez le diagnostic, validez les protections et vous assurez que la borne réagit correctement à des conditions de charge réalistes et variées.
Quel est l’indice de protection et quelles précautions prendre ?
Le coffret est classé IP20. Il est destiné à des environnements intérieurs ou protégés des projections d’eau. Lors des tests, respectez les règles de sécurité électrique, utilisez un instrument externe pour les essais RCD et respectez le fusible de protection maximal de 63 A. Suivre ces précautions garantit des mesures fiables et une intervention en toute sécurité pour l’opérateur.
Avec quelles bornes ce coffret est-il compatible ?
Il est compatible avec les bornes AC équipées d’une interface Type 2. Le socle véhicule respecte la norme IEC 62196-2, standard largement adopté en Europe. En simulant un véhicule et en reproduisant le processus de charge, il s’intègre facilement dans la majorité des infrastructures existantes. Vous pouvez ainsi diagnostiquer, valider et optimiser des installations multi-marques sans adaptation complexe.
Ce coffret convient-il à un usage fréquent sur site ?
Absolument. Sa compacité, son poids contenu (4,0 kg) et ses fonctions intégrées en font un outil idéal pour les techniciens itinérants. L’affichage d’état, la simulation de ligne défectueuse, la charge via consommateurs externes et le test de compteur accélèrent chaque intervention. Vous obtenez un diagnostic clair, reproductible et documentable, tout en réduisant les temps d’arrêt et les coûts de maintenance des bornes AC.
