Borne de recharge murale 11 kW Type 2 RFID OCPP 1.6 MID : performance pro, facturation certifiée

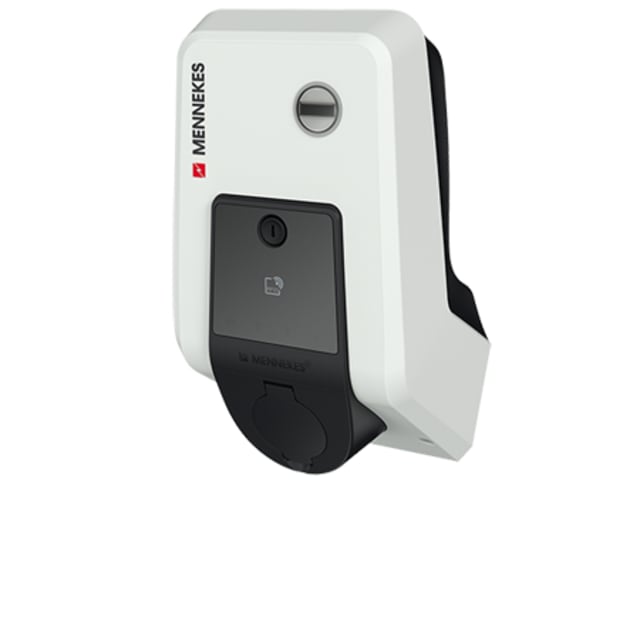

Optez pour la Borne de recharge murale 11 kW Type 2 RFID OCPP 1.6 MID MENNEKES AMTRON® Professional E 11 T2 pour des recharges rapides, sûres et pilotées. Conçue pour les CPO en OCPP 1.5/1.6 via UTP, elle convient aux parkings d’entreprise et à l’usage public avec facturation certifiée MID. Activation par RFID (3 cartes incluses) ou via CPO, indicateurs LED, équilibre de charge statique intégré et boîtier IP54/IK10. Triphasée 16A 3x400V+N+PE, elle offre une expérience fiable, durable et simple à administrer.
Facturation certifiée et gestion via OCPP
Le compteur d’énergie calibré MID intégré assure une mesure conforme pour la refacturation à l’employeur ou aux usagers. La borne fonctionne en OCPP 1.5 et 1.6 par liaison UTP, idéale pour un Charge Point Operator (CPO) souhaitant superviser, contrôler l’accès et récupérer les sessions. L’activation se fait par badges RFID (3 cartes fournies) ou commande du CPO, avec réglages via interface de service à l’adresse IP. La Mennekes Charge App n’est pas requise (non prise en charge).
Sécurité électrique renforcée
La station intègre une détection 6 mA DC, complétée au tableau par un disjoncteur courbe C et un interrupteur différentiel 30 mA type A (non inclus). Aucun disjoncteur ni différentiel type A/B n’est intégré à la borne. Un interrupteur à clé permet un verrouillage physique supplémentaire. Les indicateurs LED facilitent le diagnostic tout en évitant un écran d’affichage (pas d’affichage intégré). L’ensemble garantit des recharges fiables dans le respect des normes.
Robuste et conçue pour durer
Le boîtier AMELAN en matière synthétique offre une protection IP54 contre la poussière et les projections d’eau, avec une résistance aux chocs IK10 pour affronter les usages intensifs. Dimensions compactes: 259 x 475 x 220 mm (L x H x P). La construction murale mode 3 jusqu’à 11 kW supporte les environnements exigeants, en intérieur comme en extérieur abrité. La borne ne possède pas de prise domestique ni de prise CEE, réduisant les points de vulnérabilité.
Installation triphasée simple et flexible
Prévue pour un raccordement triphasé côté installation, la puissance nominale est de 11 kW (16 A, 3x400V+N+PE). Les borniers acceptent jusqu’à 5×10 mm² (flexible max 5×6 mm²) et la section de conducteurs raccordables va de 0,5 à 10 mm². Un seul point de charge est disponible, avec équilibrage de charge statique intégré. L’absence de disjoncteur intégré et de boîte de raccordement domestique simplifie la coordination au tableau principal.
Connectique Type 2 pratique
Cette borne comporte 1 prise de charge type 2 (prise T2), sans coupleur attaché: nombre de coupleurs type 2 = 0, type 2 CCS = 0, type 1 = 0, type 1 CCS = 0, CHAdeMO = 0, GB AC = 0, GB DC = 0, type 3 = 0. Longueur de câble de charge: 7,5 m. Pas de prises CEE ni domestiques. La libération de la charge s’effectue par badge RFID ou via CPO, garantissant un contrôle d’accès maîtrisé.
Connectivité pro et mises à jour claires
La communication passe par UTP (Ethernet). Les réglages se réalisent via l’interface de service à l’adresse IP. La connexion GPRS n’est possible que si un appareil AMTRON® Professional+ est présent sur le même réseau UTP. Non compatible Apple HomeKit, Google Assistant, Amazon Alexa ni IFTTT, et sans Plug & Charge ISO 15118. Un pilotage professionnel, stable et sécurisé, sans dépendance aux écosystèmes grand public.
FAQ
Quelle est la puissance et l’alimentation nécessaires ?
La Borne de recharge murale 11 kW Type 2 RFID OCPP 1.6 MID délivre jusqu’à 11 kW en mode 3. Elle se raccorde en triphasé, 16 A, 3x400V+N+PE. La puissance de raccordement nominale est de 11 kW pour 1 point de charge. L’équilibrage de charge statique est intégré pour répartir intelligemment la puissance disponible entre points d’alimentation d’un même site.
Quelle connectique véhicule est prise en charge ?
La borne dispose d’1 prise de charge type 2. Elle n’intègre aucun coupleur type 2 (0), type 2 CCS (0), type 1 (0), type 1 CCS (0), CHAdeMO (0), GB AC (0) ni GB DC (0), et aucune prise type 3 (0). Longueur de câble de charge: 7,5 m. Il n’y a pas de prises domestiques ni de prises CEE. C’est l’assurance d’une connectique européenne standardisée et claire.
Comment se fait la mesure et la facturation des sessions ?
Un compteur d’énergie compatible MID, calibré, est intégré pour des mesures certifiées et une refacturation conforme, notamment en flotte ou parking public. La borne supporte OCPP 1.5 et 1.6 via UTP, permettant au CPO d’agréger, superviser et facturer. L’accès est contrôlé par RFID (3 cartes incluses) ou par le CPO, pour un parcours usager sécurisé et traçable.
Quelles protections électriques sont requises ?
La station intègre une détection 6 mA DC. Le tableau divisionnaire doit comporter un disjoncteur courbe C et un interrupteur différentiel 30 mA type A. Aucun disjoncteur, ni différentiel type A ou B n’est intégré à la borne (tous à 0). Cette architecture garantit une conformité simple, tout en protégeant le site et les utilisateurs lors de chaque session de charge.
Quel est le niveau de robustesse et la matière du boîtier ?
Le boîtier AMELAN en matière synthétique présente une protection IP54 contre la poussière et les projections d’eau, et une résistance aux chocs IK10. Dimensions: largeur 259 mm, hauteur 475 mm, profondeur 220 mm. Conçue pour durer, la borne s’adapte aux environnements professionnels et aux usages intensifs, en intérieur ou extérieur abrité, avec des indicateurs LED clairs et sans écran d’affichage.
Comment s’opère la connectivité et la configuration ?
La borne communique via UTP (Ethernet) et se règle via l’interface de service à une adresse IP dédiée. La connexion GPRS n’est possible que si un appareil AMTRON® Professional+ est présent dans le même réseau UTP. Elle n’est pas compatible avec la Mennekes Charge App. Le pilotage se fait alors par RFID, par CPO, et via la plateforme OCPP choisie.
La borne est-elle compatible avec des écosystèmes smart home ?
Non. Elle n’est pas compatible avec Apple HomeKit, Google Assistant ni Amazon Alexa. Aucun support IFTTT n’est proposé et il n’y a pas de Plug & Charge selon ISO 15118. Ce positionnement résolument professionnel privilégie la stabilité réseau, la supervision OCPP et la sécurité d’accès par RFID ou par commandes du CPO, sans dépendre d’applications grand public.
Quelles sont les options d’accès et de sécurité physique ?
L’accès à la charge se libère par badge RFID ou via le CPO. Un interrupteur à clé est présent pour un verrouillage physique. La borne ne dispose pas d’écran d’affichage mais d’indicateurs LED. Elle ne comporte pas de boîte de raccordement domestique. L’équilibrage de charge statique est intégré, afin de préserver le réseau interne sans matériel additionnel complexe.
Quelles sont les exigences de câblage et de section ?
La section de conducteur raccordable s’étend de 0,5 à 10 mm². Les bornes de raccordement acceptent jusqu’à 5×10 mm² (flexible max 5×6 mm²). Le réseau se relie par UTP pour OCPP. Côté installation, la finition est triphasée. L’absence de disjoncteur intégré implique d’équiper le tableau en protections adéquates, conformément aux recommandations électriques et au schéma 16 A 3x400V+N+PE.
Qu’est-ce qui est inclus et qu’est-ce qui ne l’est pas ?
Sont fournis: la Borne de recharge murale 11 kW Type 2 RFID OCPP 1.6 MID MENNEKES AMTRON®, 3 cartes RFID, indicateurs LED et compteur MID. Ne sont pas inclus: disjoncteur de protection, interrupteur différentiel, prises domestiques, prises CEE ou coupleurs attachés. La borne propose 1 prise type 2, 1 point de charge, et une longueur de câble de charge de 7,5 m.
