Boîte de jonction pré-installation borne recharge IP44 2x RJ45

Boîte de jonction pré‑installation borne recharge IP44 2x RJ45 : gagnez du temps et sécurisez vos chantiers

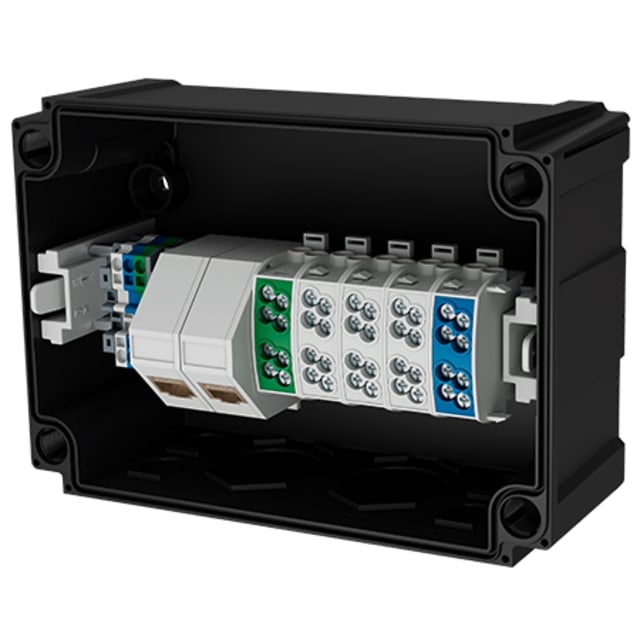

Préparez vos installations de bornes de recharge avec la boîte de jonction pré‑installation borne recharge IP44 2x RJ45 MENNEKES. Idéale pour les pré‑câblages, les réparations et l’installation simultanée de plusieurs boîtes murales, elle accueille des conducteurs jusqu’à 25 mm², intègre 2 prises RJ45 et un rail DIN amovible. Sa conception IP44 en standard, évolutive vers IP54 avec couvercle adapté (vendu séparément), et son positionnement à 180° assurent une mise en œuvre rapide, propre et évolutive, en amont de la pose définitive de la wallbox.

Pré‑installation rapide, sûre et évolutive

Conçue pour les chantiers exigeants, la boîte de jonction pré‑installation borne recharge IP44 2x RJ45 MENNEKES se ferme en toute sécurité avec un couvercle (vendu séparément) jusqu’à la (ré)installation de la boîte murale. Le degré de protection IP44 est disponible en standard et peut atteindre IP54 avec l’étanchéité adaptée. Le montage est facilité par 4 trous de fixation avec capuchons isolants, des points de fixation internes, des orifices prédécoupés/extractibles et un couple de serrage du couvercle de 3 N·m garantissant une fermeture fiable.

Flexibilité de câblage maximale

Adaptez l’entrée de câbles selon vos besoins: 4 × M20 ; ou 8 × M20 + 2 × M32 (M40) ; ou 4 × M20 + 2 × M40. Couvrez toutes les sections grâce aux plages de diamètres pour presse‑étoupes: M20 Ø 5–16 mm, M32 Ø 13–26 mm, M40 Ø 13–34 mm (max. 2 × M32 possible). Les bornes dédiées pour entrée “downgrade” et la capacité conducteurs jusqu’à 25 mm² offrent un raccordement propre et évolutif, tandis que les orifices sur dessus, dessous et arrière simplifient l’implantation.

Connectivité et pilotage intégrés

Les 2 × RJ45 intégrés facilitent le réseau et la communication de votre borne: supervision, gestion de charge, communication OCPP locale ou liaison à des équipements tiers. La présence d’un rail DIN amovible et multi‑positions autorise l’ajout aisé de modules de communication ou protections. Résultat: une Boîte de jonction pré‑installation borne recharge IP44 2x RJ45 qui réduit les temps d’intervention et fiabilise le câblage data et puissance en une seule enveloppe.

Modulaire, orientable et simple à maintenir

Le rail DIN amovible (Hutschiene) se positionne à plusieurs endroits, et la boîte se laisse orienter jusqu’à 180° pour optimiser l’accessibilité. Cette modularité accélère les réparations et l’installation simultanée de plusieurs boîtiers muraux. Les points de fixation internes clairement indiqués et les capuchons isolants garantissent une tenue durable, tandis que la fermeture au couple recommandé de 3 N·m sécurise l’ensemble en phase de pré‑montage et d’exploitation.

Construction robuste et format pratique

Le boîtier en plastique résistant affiche des dimensions compactes de 225 × 160 × 87.5 mm pour un poids de 0.949 kg, idéales en pré‑câblage derrière une borne. L’indice IP44 protège vos connexions au quotidien, avec la possibilité d’atteindre IP54 via couvercle/étanchéité adaptée (vendu séparément). La rotation 180°, les orifices prédécoupés et les entrées multiples M20/M32/M40 garantissent une intégration propre, quelle que soit la configuration du site.

FAQ

Qu’est‑ce que la boîte de jonction pré‑installation borne recharge IP44 2x RJ45 MENNEKES ?

Il s’agit d’une boîte de jonction pour pré‑installation dédiée aux bornes de recharge, pensée pour préparer le câblage avant la pose de la wallbox. Elle est idéale pour les pré‑installations, l’installation simultanée de plusieurs boîtes murales et les réparations. On peut la fermer en toute sécurité à l’aide d’un couvercle vendu séparément, afin de protéger l’installation jusqu’à la mise en place ou la remise en service de la borne.

Quelles sont les dimensions, le poids et le matériau du boîtier ?

Le boîtier est fabriqué en plastique robuste. Ses dimensions compactes sont de 225 × 160 × 87.5 mm, ce qui facilite son intégration derrière une borne ou dans un local technique. Il pèse 0.949 kg, un compromis idéal entre rigidité et maniabilité lors de la pose, du pré‑câblage ou des opérations de maintenance, tout en assurant une excellente tenue mécanique et une manipulation aisée sur chantier.

Quel est son degré de protection et peut‑on l’améliorer ?

En configuration de base, la boîte offre un indice de protection IP44, parfaitement adapté aux pré‑installations intérieures ou abritées. Lorsque les conditions l’exigent, une évolution vers IP54 est possible en ajoutant un couvercle et une étanchéité adaptés, disponibles séparément. Cette modularité vous permet d’aligner la protection sur les contraintes réelles du site, tout en maîtrisant les coûts de votre installation électrique pour bornes de recharge.

Quelles sont les options d’entrées de câbles et les diamètres de presse‑étoupes compatibles ?

Plusieurs configurations sont possibles: 4 × M20 ; ou 8 × M20 + 2 × M32 (M40) ; ou 4 × M20 + 2 × M40. Côté diamètres, les plages sont les suivantes: M20 Ø 5–16 mm, M32 Ø 13–26 mm, M40 Ø 13–34 mm, avec un maximum de 2 × M32 possible. Cette souplesse couvre la majorité des architectures de câblage EV et réduit les accessoires à stocker sur site.

Quelle section de conducteurs accepte‑t‑elle et qu’en est‑il des bornes “downgrade” ?

La boîte accepte des conducteurs jusqu’à 25 mm² sur ses bornes, ce qui couvre la plupart des intensités liées aux bornes de recharge résidentielles et tertiaires. Elle intègre également des bornes dédiées pour l’entrée “downgrade”, très utiles pour adapter les sections ou réaliser des transitions propres. Cela simplifie la mise en conformité des raccordements tout en conservant une excellente qualité de contact au sein du boîtier.

Comment se passent la fixation et la fermeture du boîtier ?

La fixation est facilitée par 4 trous fournis avec capuchons isolants, avec des points de fixation internes indiqués sur la boîte. Les orifices prédécoupés/extractibles sur le dessus, le dessous et l’arrière accélèrent le passage des câbles. Le couvercle se visse avec un couple recommandé de 3 N·m, garantissant une fermeture fiable et durable en phase de pré‑installation, puis lors de l’exploitation quotidienne de votre borne.

Le boîtier dispose‑t‑il d’un rail DIN et peut‑on l’orienter ?

Oui. Un rail DIN (Hutschiene) amovible et positionnable en plusieurs positions est intégré, ce qui permet d’installer des modules supplémentaires, bornes ou protections. Le positionnement de la boîte peut être ajusté grâce à une rotation possible de 180°, afin d’optimiser l’ergonomie, l’accessibilité aux borniers et la lisibilité du câblage, tant en pré‑montage que lors de futures évolutions de l’installation.

Quel est l’intérêt des 2 × RJ45 intégrés pour une borne de recharge ?

Les 2 prises RJ45 intégrées simplifient la connectivité: supervision, gestion de charge, communication locale entre équipements ou raccordement réseau. En centralisant puissance et data dans une même enveloppe, la Boîte de jonction pré‑installation borne recharge IP44 2x RJ45 réduit le temps de câblage, limite les erreurs et facilite le diagnostic. C’est un atout majeur pour les installations évolutives ou multi‑points de charge.

Dans quels cas d’usage la boîte MENNEKES est‑elle particulièrement pratique ?

Elle est pensée pour les pré‑installations afin de préparer le site avant la pose de la wallbox, pour l’installation simultanée de plusieurs boîtes murales et pour les réparations. Le couvercle vendu séparément permet de sécuriser le câblage en attendant la borne. Cette approche réduit les immobilisations, planifie mieux les interventions et garantit une mise en service rapide le jour de la pose définitive.

Quelles précautions et recommandations d’installation respecter ?

Prévoyez un dégagement suffisant et une fixation conformes à la documentation d’installation. Sélectionnez les presse‑étoupes en respectant les plages de diamètre (M20, M32, M40) et le couple de serrage de 3 N·m pour le couvercle. Utilisez le rail DIN amovible pour une organisation claire, orientez la boîte à 180° si nécessaire et, en environnement exposé, optez pour le couvercle/étanchéité afin d’atteindre IP54.
