Borne double 2×22 kW Type 2 câbles 4 m Plug & Charge RFID OCPP

Borne double 2×22 kW Type 2 câbles 4 m Plug & Charge RFID OCPP : boostez deux véhicules à la fois, en toute sécurité

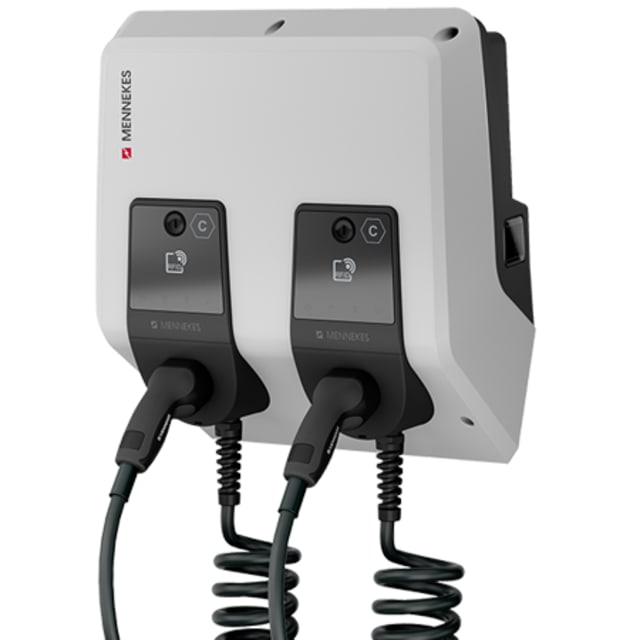

Conçue pour les parkings, flottes et sites multi-utilisateurs, la borne double 2×22 kW Type 2 câbles 4 m Plug & Charge RFID OCPP MENNEKES AMTRON® Professional Twincharge 22 délivre 22 kW par point (44 kW au total) avec deux câbles fixes Type 2 de 4 m. Compatible ISO 15118 (Plug & Charge), RFID et OCPP 1.5s/1.6s/1.6j, elle s’intègre en LAN ou via modem mobile. Compteur MID lisible, gestion de charge statique/dynamique jusqu’à 100 points et mode master/slave assurent pilotage et facturation précis. Robuste (IP54, IK10), elle s’installe en extérieur, montage mural, et opère de -25 °C à +40 °C.

Double puissance 2×22 kW et rapidité de rotation

Alimentez deux véhicules simultanément avec 22 kW par point de charge (total 44 kW), via deux connecteurs Type 2 et deux câbles fixes de 4 m. La borne fonctionne sous 230/400 V AC ±10 % à 50 Hz, avec 32 A par point et 63 A côté alimentation. Parfaite pour accélérer la rotation sur parkings d’entreprises, commerces et collectivités, elle garantit une expérience fluide et des temps d’arrêt réduits, tout en restant compatible avec la majorité des véhicules électriques en mode 3 (IEC 61851-1).

Connectée et interopérable (OCPP, LAN, modem mobile)

Supervisez et facturez avec OCPP 1.5s, 1.6s et 1.6j, en connexion LAN RJ45 ou via modem mobile 2G/3G/4G (micro‑SIM). Le choix de l’opérateur est libre, sous réserve d’un essai de compatibilité. Configurez la borne en master/slave pour des installations multi-points, avec gestion de charge statique et dynamique, précise par phase, jusqu’à 100 points. Le compteur d’énergie MID, lisible de l’extérieur, fiabilise la répartition des coûts et l’audit. Sécurité et traçabilité s’intègrent naturellement à votre back-end.

Authentification flexible : Plug & Charge, RFID, autostart

Offrez une expérience utilisateur sans friction grâce au support ISO 15118 (Plug & Charge) et aux badges RFID (ISO/IEC 14443 A, MIFARE Classic/DESFire). L’activation peut aussi se faire en autostart ou via votre plateforme OCPP. Cette polyvalence couvre les usages publics, privés et de flotte, tout en gardant une gouvernance claire des accès. Le compteur MID certifie la mesure, et l’historique consolidé via backend facilite la refacturation interne et la conformité réglementaire.

Sécurité électrique de haut niveau, conforme aux normes

La borne intègre un interrupteur différentiel type A 4 pôles 40 A / 30 mA et une surveillance de courant de fuite DC > 6 mA conforme IEC 62955. Un disjoncteur C-32 A (3P+N), 10 kA, et un fusible de commande B-6 A, 2 pôles, 10 kA renforcent la protection. Avec Ui 500 V, Uimp 4 kV, ICC 10 kA et fusible d’entrée max 100 A, la sécurité est complète. Conformité: IEC 61851 et IEC 61439-7, pour des installations en toute sérénité.

Conçue pour durer en extérieur

Boîtier AMELAN (plastique) robuste, IP54 et IK10, Classe I, catégorie de surtension III et indice de contamination 3. Utilisation en extérieur possible, montage mural. Fonctionnement garanti de -25 °C à +40 °C (moyenne 24 h max 35 °C), humidité jusqu’à 95 % et altitude 2000 m. Gris clair RAL 7035, dimensions compactes 539 x 492 x 235 mm, poids 21 kg. Une solution durable et résistante aux conditions exigeantes des sites tertiaires et industriels.

Compatibilité véhicule maximale

Compatible IEC 61851-1 Mode 3 et ISO 15118, la borne double 2×22 kW Type 2 câbles 4 m Plug & Charge RFID OCPP communique avec un large éventail de modèles, présents et à venir. Les deux prises Type 2 et la gestion de charge précise par phase optimisent la puissance disponible. Alimentation 230/400 V AC ±10 %, fréquence 50 Hz, pour une intégration facile sur les réseaux européens, sans compromis sur la sécurité ni la fiabilité opérationnelle.

FAQ

Qu’est-ce que la MENNEKES AMTRON® Professional Twincharge 22 et à qui s’adresse-t-elle ?

La MENNEKES AMTRON® Professional Twincharge 22 est une borne double 2×22 kW Type 2 câbles 4 m Plug & Charge RFID OCPP. Elle offre deux points de charge (deux connecteurs Type 2) pour un total de 44 kW, idéale pour entreprises, commerces et collectivités. Montage mural, usage extérieur, compteur MID lisible, communication OCPP et intégrations EMS en font une solution robuste, connectée et évolutive pour parkings publics, copropriétés et flottes d’entreprise.

Quelles sont les performances électriques principales ?

Chaque point délivre jusqu’à 22 kW, soit 44 kW au total. L’alimentation nominale est de 230/400 V AC ±10 % à 50 Hz, avec un courant nominal d’alimentation (InA) de 63 A. Chaque sortie fournit 32 A (InC). Le fusible d’entrée maximum recommandé côté réseau est de 100 A. La borne présente une tension d’isolement nominale Ui de 500 V, une tenue aux surtensions Uimp de 4 kV et un courant de court-circuit admissible (ICC) de 10 kA.

Comment se fait l’authentification et la facturation des sessions ?

Plusieurs options sont disponibles: autostart, RFID (ISO/IEC 14443 A, MIFARE Classic / DESFire), via backend OCPP et ISO 15118 Plug & Charge. Le compteur d’énergie intégré est étalonné MID et lisible de l’extérieur, garantissant des mesures fiables pour la refacturation. Le choix de l’opérateur est libre, sous réserve d’un essai de compatibilité. Cette flexibilité permet d’adapter la politique d’accès et de tarification à vos usages.

La borne est-elle compatible avec un système de gestion de l’énergie (EMS) ?

Oui. Elle prend en charge Modbus TCP et EEBus, et propose une gestion de charge statique et dynamique jusqu’à 100 points avec équilibrage précis par phase. Elle peut être configurée en master ou en slave dans des installations multi-points, ce qui facilite la répartition intelligente de la puissance disponible, limite les pics de consommation et optimise les coûts d’exploitation sans compromettre l’expérience des usagers.

Quelles sont les options de connectivité réseau ?

La borne offre un port LAN (RJ45) et un modem mobile 2G/3G/4G via micro‑SIM pour la connexion au backend. La connexion GPRS n’est possible que si un appareil Professional+ est présent dans le même réseau via liaison UTP. Les protocoles OCPP 1.5s, 1.6s et 1.6j assurent une interopérabilité étendue avec de nombreux opérateurs et plateformes, sous réserve d’un test de compatibilité préalable.

Quels dispositifs de sécurité électrique sont intégrés ?

La borne intègre un interrupteur différentiel type A 4 pôles 40 A / 30 mA et la surveillance des courants de fuite DC > 6 mA conforme IEC 62955. Un disjoncteur C-32 A (3P+N), 10 kA, protège la ligne, complété par un fusible de commande B-6 A, 2 pôles, 10 kA. Avec Ui 500 V, Uimp 4 kV et ICC 10 kA, la protection contre les défauts et surtensions est de haut niveau, en conformité avec les normes IEC 61851 et IEC 61439-7.

La borne est-elle adaptée à une installation en extérieur ?

Oui. Son boîtier AMELAN (plastique) résistant affiche IP54 et IK10, Classe I, catégorie de surtension III et indice de contamination 3. Elle fonctionne de -25 °C à +40 °C (moyenne 24 h max 35 °C), avec humidité relative jusqu’à 95 %, et jusqu’à 2000 m d’altitude. Le montage mural facilite l’installation en façade ou en parking, et la finition gris clair RAL 7035 s’intègre discrètement à l’environnement.

Quels standards de communication véhicule sont pris en charge ?

La borne supporte la communication véhicule selon IEC 61851-1 Mode 3 et ISO 15118, ce qui inclut le Plug & Charge. Les deux prises Type 2 et les câbles fixes de 4 m garantissent une compatibilité très large avec les véhicules électriques européens. Cette conformité normative assure une interaction fiable entre la borne et les véhicules actuels et à venir, tout en maximisant la puissance réellement délivrée.

Quelles sont les dimensions, le poids et les détails d’installation ?

La borne mesure 539 x 492 x 235 mm et pèse 21 kg. Elle se fixe au mur pour un encombrement réduit et une accessibilité optimale. Les deux câbles fixes de 4 m facilitent le branchement sans rallonge. L’installation requiert un dimensionnement adéquat des protections en amont (jusqu’à 100 A max) et le respect des prescriptions locales, conformément aux normes IEC 61851 et IEC 61439-7.

Quels sont les atouts pour un parking d’entreprise ou de commerce ?

Avec deux points de charge à 22 kW chacun, OCPP pour la supervision, RFID/Plug & Charge pour des accès flexibles et un compteur MID pour la refacturation, cette borne optimise l’usage et la satisfaction des usagers. Sa gestion de charge jusqu’à 100 points et son mode master/slave facilitent les déploiements à grande échelle, tandis que sa robustesse IP54/IK10 garantit une disponibilité élevée en extérieur.

De quelle couleur est la borne et comment s’intègre-t-elle visuellement ?

Le boîtier AMELAN présente une finition gris clair RAL 7035 sobre et professionnelle. Cette teinte discrète se fond dans les environnements résidentiels, tertiaires et publics, tout en mettant en valeur les deux interfaces utilisateurs. L’esthétique compacte, le montage mural et la résistance mécanique IK10 permettent une intégration soignée, durable et conforme aux exigences d’exploitation et de maintenance quotidienne.
