Borne murale 22 kW Type 2 câble 7,5 m RFID OCPP 1.6 MID

Borne murale 22 kW Type 2 câble 7,5 m RFID OCPP 1.6 MID : rechargez vite, facturez juste

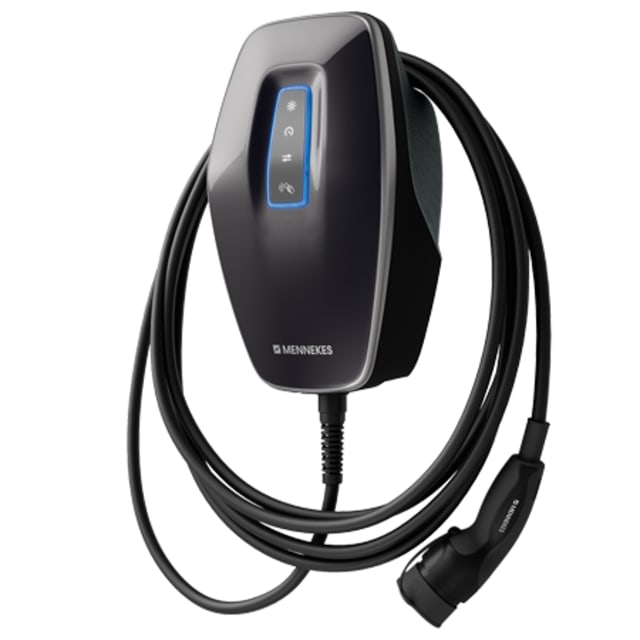

Optimisez chaque kWh avec la MENNEKES AMTRON® 4You 560 22 C2, une borne murale 22 kW (Mode 3, AC) avec câble Type 2 intégré de 7,5 m (fiche technique: jusqu’à 8 m selon version). Compatible OCPP 1.6 (et 1.5 via UTP), elle s’intègre à la gestion CPO pour la facturation certifiée MID. Lecteur RFID, LED d’état, LAN/Wi‑Fi, compteur MID et protection DC 6 mA interne assurent sécurité, traçabilité et simplicité pour l’usage privé, public ou flotte d’entreprise.

Charge rapide triphasée 22 kW, prête pour tous les jours

Profitez d’une puissance de 22 kW en 32 A triphasé (230–400 V, 50 Hz) pour réduire nettement les temps d’immobilisation. Le connecteur Type 2 (IEC 62196‑2) et le câble intégré de 7,5 m offrent une grande souplesse d’accès, avec une longueur donnée jusqu’à 8 m selon la fiche technique. Un point de charge unique simplifie l’exploitation quotidienne, en garantissant une disponibilité maximale et un usage intuitif à domicile, en entreprise ou en parking public.

Facturation professionnelle MID et contrôle par RFID

Le compteur d’énergie MID calibré garantit une mesure fiable pour refacturer à l’employeur, aux locataires ou au public. L’activation par RFID est immédiate: 1 carte maître et 3 cartes utilisateurs sont fournies pour gérer les accès. Reliée en OCPP 1.6 (et 1.5) à votre CPO via UTP, la borne permet le suivi détaillé, l’export de l’historique de charge et une gouvernance multi-sites transparente, conforme et évolutive.

Sécurité avancée et conformité électrique

La borne intègre une détection de courant de défaut DC 6 mA et la détection de soudure du contacteur. À installer avec un disjoncteur courbe C et un interrupteur différentiel 30 mA type A au tableau. Connexion réseau 32 A 3×400 V + N + PE. Indice IP54 et résistance IK10 pour résister aux intempéries et aux chocs. Cette architecture protège vos utilisateurs, votre installation et vos véhicules, en toute sérénité.

Connectivité complète, pilotage simple

Connexion LAN et WLAN (Wi‑Fi) pour un pilotage fiable sans modem cellulaire. Configuration via l’app Mennekes 4Installers et l’interface web; suivi utilisateur avec Mennekes 4Drivers. Gestion de charge statique intégrée et compatibilité avec la gestion dynamique pour optimiser la puissance disponible. Absence d’affichage local complexe: un affichage LED clair indique l’état, tandis que les apps et OCPP assurent visibilité, diagnostics et mise à jour de manière fluide.

Robuste, compacte et facile à installer

Le boîtier en AMELAN (plastique technique) certifié IP54/IK10 protège durablement la borne. Montage mural, bornier jusqu’à 5×10 mm² (flexible 5×6 mm²), dimensions compactes (L 168 x H 226 x P 402 mm) pour une pose propre même en espaces réduits. Un seul point de charge simplifie le câblage, tandis que la compatibilité ISO 15118 “hardware ready” prépare votre site aux fonctionnalités Plug & Charge de nouvelle génération.

FAQ

Quelle est la puissance réelle de la Borne murale 22 kW Type 2 câble 7,5 m RFID OCPP 1.6 MID MENNEKES ?

La puissance maximale est de 22 kW en courant alternatif Mode 3, délivrée en 32 A triphasé sur 230–400 V à 50 Hz. Cette capacité permet de recharger rapidement la plupart des véhicules électriques équipés d’un chargeur embarqué triphasé. La borne dispose d’un seul point de charge et d’un câble Type 2 intégré, pour une utilisation simple et efficace au quotidien.

Le câble est-il de 7,5 m ou de 8 m ?

La version AMTRON® 4You 560 22 C2 est livrée avec un câble Type 2 intégré de 7,5 m, offrant une grande liberté de manœuvre. La fiche technique peut indiquer jusqu’à 8 m selon version et tolérances. Dans tous les cas, la longueur est pensée pour couvrir aisément l’avant ou l’arrière du véhicule, sans rallonge ni adaptateur, tout en restant maniable et sécurisée.

Comment fonctionne la facturation grâce au compteur MID et à l’OCPP 1.6 ?

Le compteur d’énergie MID intégré mesure précisément les kWh consommés, base fiable pour la refacturation interne ou publique. Via OCPP 1.6 (et 1.5), la borne dialogue avec votre plateforme CPO pour remonter sessions, coûts et rapports. L’export d’historique facilite la comptabilité, tandis que l’authentification RFID identifie chaque utilisateur. Vous obtenez une traçabilité complète, conforme et automatisée, sans saisie manuelle.

Quelles sont les exigences d’installation électrique et de sécurité ?

Prévoyez un disjoncteur courbe C et un interrupteur différentiel 30 mA type A au tableau, avec une arrivée 32 A 3×400 V + N + PE. La borne intègre une protection DC 6 mA et la détection de soudure du contacteur. Le bornier accepte jusqu’à 5×10 mm² (flexible 5×6 mm²). Respectez les sections, la mise à la terre et la ventilation. L’installation doit être confiée à un professionnel qualifié.

Puis-je l’utiliser à domicile et en entreprise avec des badges ?

Oui. La borne comprend un lecteur RFID et est fournie avec 1 carte maître et 3 cartes utilisateurs. À domicile, vous contrôlez simplement l’accès familial. En entreprise ou en usage public, vous attribuez des badges aux conducteurs et liez les sessions à chaque utilisateur grâce au CPO via OCPP 1.6. Vous combinez contrôle des accès, suivi individuel et refacturation automatisée.

La borne est-elle compatible avec tous les véhicules électriques ?

Elle utilise le standard Type 2 (IEC 62196‑2) en Mode 3 AC, compatible avec la grande majorité des véhicules vendus en Europe. La puissance réellement absorbée dépend du chargeur embarqué du véhicule. La borne est ISO 15118 “hardware ready”, préparée pour les fonctions Plug & Charge futures. Pour les véhicules monophasés, la charge fonctionne, mais à une puissance réduite selon les capacités de l’auto.

Quelles options de connectivité et d’applications sont disponibles ?

La connectivité se fait en LAN et WLAN (Wi‑Fi); pas de modem cellulaire intégré. Le port UTP permet la communication OCPP 1.6/1.5 avec le CPO. La configuration et la maintenance s’effectuent via l’app Mennekes 4Installers et l’interface web. Les conducteurs peuvent utiliser l’app 4Drivers. L’historique de charge est exportable, facilitant reporting et audits. Pas d’affichage local type écran; les LED indiquent l’état.

La borne dispose-t-elle d’un écran ? Comment lire l’état ?

Il n’y a pas d’affichage local de type écran. La lecture de l’état se fait via un affichage LED clair en façade, et le suivi détaillé via les applications et l’interface web. Cette approche réduit la complexité, améliore la robustesse et simplifie la maintenance, tout en offrant, grâce à OCPP et aux apps, une visibilité complète sur les sessions, utilisateurs et éventuelles notifications.

Que garantit la robustesse IP54/IK10 et où l’installer ?

La certification IP54 protège contre la poussière et les projections d’eau; IK10 assure une résistance élevée aux chocs. Le boîtier en AMELAN supporte les usages intensifs en parking extérieur couvert ou intérieur. Le montage est mural, avec un encombrement optimisé (168 x 226 x 402 mm). Choisissez un emplacement ventilé, accessible au véhicule, et protégez le câble des zones de passage pour une durabilité maximale.

La gestion de charge est-elle possible sur site ?

Oui. La borne intègre une gestion de charge statique et peut s’intégrer à une gestion dynamique pour optimiser la puissance totale disponible sur votre site. En environnement multi-bornes, le CPO via OCPP répartit la puissance selon vos règles (priorités, plafonds, horaires). Vous évitez les surintensités, maîtrisez les coûts d’abonnement et adaptez l’expérience de charge aux besoins réels des utilisateurs.

Combien de véhicules puis-je charger en même temps ?

Cette Borne murale 22 kW Type 2 câble 7,5 m RFID OCPP 1.6 MID offre un seul point de charge, pour un véhicule à la fois. Ce choix maximise la disponibilité par point et simplifie l’infrastructure électrique. Pour des sites multi-véhicules, installez plusieurs unités connectées à votre CPO: vous bénéficierez d’une gestion de charge coordonnée et de la facturation centralisée par compteur MID et RFID.
