Description

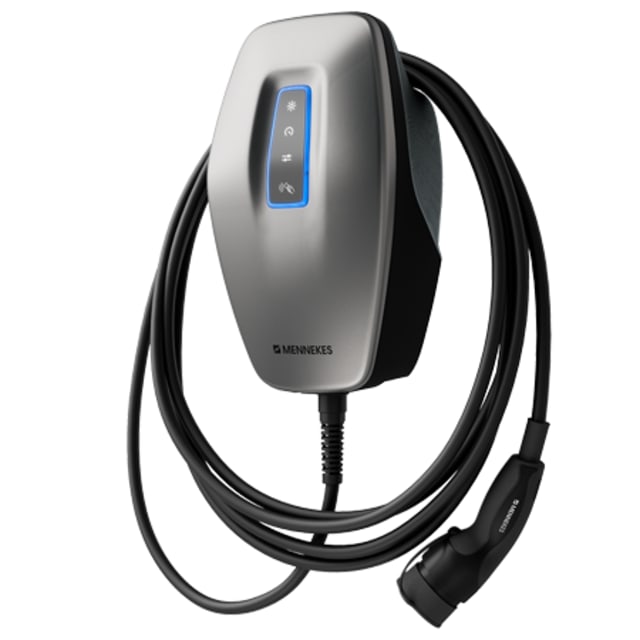

Borne de recharge 22 kW Type 2, câble 8 m, RFID, Plug & Play : chargez plus vite en toute sécurité
Accélérez vos recharges à domicile ou en entreprise avec la borne MENNEKES mode 3. Cette Borne de recharge 22 kW Type 2, câble 8 m, RFID, Plug & Play offre une expérience simple et fiable : câble fixe avec support intégré, démarrage automatique ou par carte RFID, très faible veille (~1 W) et installation mono 7,4 kW ou triphasée 22 kW. Conforme IEC 61851‑1 et IEC 62955 (détection 6 mA DC), elle est précâblée pour une pose rapide, accepte 230…400 V/50 Hz et se connecte à un EMS via Modbus RTU.
Recharge ultra-rapide et simplicité Plug & Play
Profitez de jusqu’à 22 kW en triphasé ou 7,4 kW en monophasé, sans configuration : branchez et chargez. Le câble fixe Type 2 de 8 m (support de câble intégré) simplifie les gestes au quotidien et évite les câbles qui traînent. Un unique point de charge avec connecteur Type 2 assure une compatibilité large en Europe. Les voyants LED informent de l’état, tandis que le bouton de réinitialisation facilite le dépannage en cas de besoin.
Sécurité avancée et conformité totale
La borne intègre la détection 6 mA DC (IEC 62955) : un différentiel 30 mA type A suffit au tableau. La protection DC interne, la détection de soudure de contacteur et l’autorisation via RFID sécurisent vos sessions. Boîtier robuste IK10 en matière synthétique (AMELAN), protection IP44 du boîtier et IP54 indiquée en fiche paramétrique, consommation en veille d’environ 1 W. Un contact libre de potentiel permet de réduire l’intensité disponible pour protéger l’installation en périodes sensibles.
Installation rapide et compatible avec votre réseau
Précâblée au bornier, la borne accepte 230…400 V, 50 Hz, et se raccorde en 32 A 3×400 V+N+PE ou 32 A 230 V L+N+PE. Les sections admissibles vont jusqu’à 5×10 mm² (flexible jusqu’à 5×6 mm²) et une section 10…10 mm² est prévue en paramétrique. Dimensions annoncées : 361×207×146 mm (paramétrique : H 226 × L 168 × P 402 mm). Disjoncteur 32 A courbe C et différentiel 30 mA type A requis (non fournis). Réglages par commutateurs DIP.
Contrôle d’accès et gestion énergétique évolutive
Démarrez en autostart ou via RFID (ISO/IEC 14443 A) compatible MIFARE Classic et DESFire grâce au lecteur intégré. Pilotez la puissance avec un compteur d’énergie externe : charge solaire prioritaire et gestion dynamique de charge en amont. Couplage possible à un système de gestion d’énergie (EMS) via Modbus RTU. Pas d’application mobile, ni LAN/Wi‑Fi, ni backend, ce qui simplifie la mise en service et protège vos données tout en réduisant les coûts récurrents.
FAQ
Avec quels véhicules la borne est-elle compatible ?
Elle dispose d’un unique point de charge avec connecteur Type 2 et d’un câble fixe Type 2 de 8 m, idéal pour la plupart des véhicules électriques européens. Il n’y a pas de prise Type 2 (socket) séparée ni de coupleurs Type 1, CCS, CHAdeMO ou GB : tous sont à 0. La puissance maximale par point de charge est de 22 kW, selon la capacité du véhicule et de l’installation.
Mon installation est en monophasé : puis-je l’utiliser ?
Oui. La borne s’installe en 7,4 kW en monophasé 230 V L+N+PE (32 A) et jusqu’à 22 kW en triphasé 3×400 V+N+PE (32 A). La tension d’entrée admissible est de 230…400 V à 50 Hz. Un disjoncteur 32 A courbe C et un interrupteur différentiel 30 mA type A doivent être installés au tableau. La puissance réelle dépendra toujours des capacités du véhicule et de votre abonnement.
Quelles protections et fonctions de sécurité sont intégrées ?
La borne intègre la détection de courant résiduel 6 mA DC (IEC 62955), ce qui permet l’usage d’un différentiel 30 mA type A en amont. Elle offre aussi la détection de soudure du contacteur et un contact libre de potentiel pour réduire l’ampérage disponible. Le boîtier IK10 en matière synthétique AMELAN est robuste, avec protection IP44 (et IP54 indiquée en fiche paramétrique). Consommation en veille très faible, environ 1 W.
Comment se fait le contrôle d’accès ?
Deux options : autostart (démarrage automatique) ou autorisation par RFID. Le lecteur RFID intégré est conforme ISO/IEC 14443 A et compatible MIFARE Classic et MIFARE DESFire, pratique pour filtrer les utilisateurs. La borne ne propose pas de Plug & Charge ISO 15118, ni de NFC autonome. Elle ne comprend pas de backend cloud, ce qui évite les abonnements et simplifie l’usage au quotidien.
Peut-on gérer la charge solaire et le délestage dynamique ?
Oui, via un compteur d’énergie externe installé en amont. La borne permet la charge solaire prioritaire et la gestion dynamique de la charge, en ajustant la puissance selon la consommation du site. Elle peut aussi être couplée à un système de gestion de l’énergie (EMS) via Modbus RTU. Notez que le load-balancing statique intégré n’est pas prévu et la fonction n’est pas autonome sans périphérique externe.
Y a‑t‑il une application mobile, du Wi‑Fi ou une interface réseau ?
Non. Il n’y a pas d’application mobile, pas de mise en réseau via LAN, pas de Wi‑Fi, pas de 5G, et pas d’export d’historique de charge. La borne n’est pas mise en réseau en maître ni comme extension, et aucun backend n’est fourni. Les réglages se font localement par commutateurs DIP, et l’état est indiqué par LED sans écran intégré.
Quelles sont les dimensions et caractéristiques mécaniques ?
Boîtier en matière synthétique AMELAN, robuste IK10. Le descriptif annonce 361×207×146 mm, tandis que la fiche paramétrique indique H 226 × L 168 × P 402 mm. Côté étanchéité, le boîtier est IP44 et la classe IP54 est indiquée dans la paramétrique. Le câble fixe Type 2 est long de 8 m et la borne intègre une suspension de câble pour un rangement propre.
Quels composants électriques dois-je prévoir au tableau ?
Prévoyez un disjoncteur 32 A courbe C et un interrupteur différentiel 30 mA type A, non inclus. La borne est précâblée au bornier pour une installation aisée. Les conducteurs admissibles vont jusqu’à 5×10 mm² (flexible jusqu’à 5×6 mm²) et une section 10…10 mm² est également spécifiée. La puissance de raccordement nominale est de 22 kW, en 230…400 V, 50 Hz. Aucune boîte de raccordement domestique CEE n’est fournie.
Qu’y a‑t‑il (ou non) sur la borne elle‑même ?
Un seul point de charge avec 1 coupleur Type 2 côté câble fixe. Pas de prises domestiques, pas de prises CEE, pas de prises Type 2 (socket), ni Type 3. Pas d’écran : seulement des LED d’état et un bouton reset. Pas de compteur d’énergie MID intégré. Le câble fixe n’est pas annoncé avec verrouillage permanent côté station. Un contact libre de potentiel est disponible pour réduire la puissance.
Cette borne est‑elle vraiment « Plug & Play » ?
Oui. La Borne de recharge 22 kW Type 2, câble 8 m, RFID, Plug & Play est livrée précâblée avec protections DC intégrées et ne nécessite aucune configuration pour démarrer. La mise en service se limite au raccordement électrique conforme, au réglage éventuel par DIP et à l’installation du disjoncteur 32 A courbe C et du différentiel 30 mA type A dans le tableau.
