Wallbox 22 kW triphasée Type 2: chargez plus vite, en toute sécurité, avec facturation simplifiée

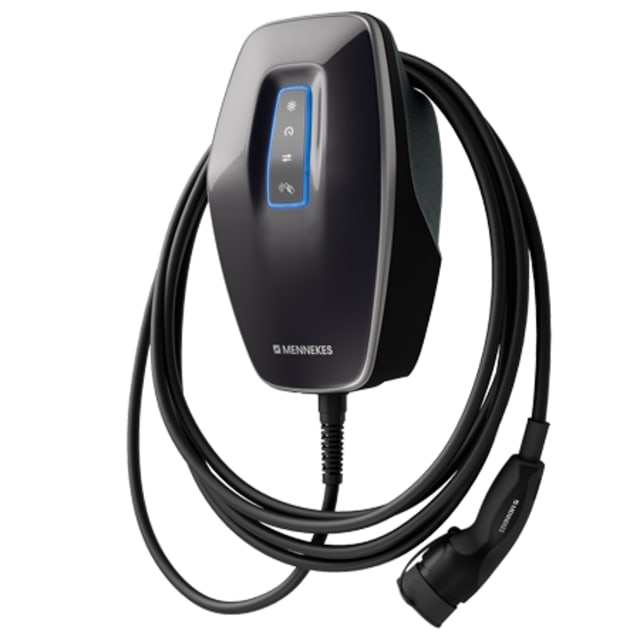

Découvrez la MENNEKES AMTRON® 4Business 710 22 C2, une Wallbox 22 kW triphasée Type 2 avec câble fixé de 7,5 m, pensée pour les pros et les sites publics. OCPP 1.5/1.6 via UTP pour gestion CPO, compteur d’énergie MID intégré pour une facturation fiable, activation par RFID, LAN/Wi‑Fi, Modbus TCP/EEbus, et préparation ISO 15118. Boîtier plastique AMELAN IP54, IK10, détection CC 6 mA et détection de soudure du contacteur. Mode 3, 32 A, 230–400 V AC, 50 Hz, 1 point de charge.
Performance tri 22 kW et compatibilité universelle
Profitez d’une puissance de 22 kW en triphasé (32 A, 230–400 V AC, 50 Hz) pour réduire nettement les temps d’arrêt. Le câble Type 2 de 7,5 m couvre aisément la plupart des places de stationnement. La borne fonctionne en mode 3 avec un point de charge unique, idéale pour flottes, entreprises et parkings publics. Compatible Plug & Charge (ISO 15118 hardware ready), elle garantit une expérience fluide aujourd’hui et prête pour les évolutions de demain.
Sécurité maximale et conformité de facturation
Le compteur d’énergie MID intégré assure des mesures certifiées pour la refacturation à l’employeur ou aux usagers. L’activation se fait par RFID ou via CPO. Sécurité exemplaire: protection interne 6 mA DC, détection de courant résiduel continu, détection de soudure du contacteur, et affichage LED. À prévoir au tableau: disjoncteur courbe C et différentiel 30 mA type A. Boîtier plastique AMELAN IP54, IK10, bornier jusqu’à 5×10 mm² (flexible 5×6 mm²), pour une durabilité et une installation sereines.
Connectée, pilotable et prête CPO
Conçue pour l’exploitation par un CPO avec OCPP 1.5/1.6 via UTP, la Wallbox 22 kW triphasée Type 2 câble 7,5 m RFID OCPP MID offre LAN (Ethernet) et WLAN (Wi‑Fi), Modbus TCP/EEbus, gestion statique intégrée et compatibilité gestion dynamique (maître/extendeur). Fournie avec 1 carte RFID master et 3 cartes utilisateurs. Paramétrage simple via l’app Mennekes 4Installers et l’interface web, tandis que l’app 4Drivers facilite l’usage au quotidien pour les conducteurs.
Installation murale simple et maintenance facilitée
Montage mural compact (402 × 226 × 168 mm) et connexion réseau 32 A 3x400V+N+PE. Le câble de 7,5 m limite les contraintes d’implantation sur site. La structure robuste IK10 et l’étanchéité IP54 supportent les environnements exigeants. Les paramètres s’ajustent rapidement via l’app 4Installers ou la webinterface. L’affichage LED facilite le diagnostic. La gestion maître/extendeur permet d’étendre l’installation sans complexité, pour accompagner la croissance de vos besoins de recharge.
FAQ
Qu’est-ce que l’AMTRON® 4Business 710 22 C2 et à qui s’adresse-t-elle ?
Il s’agit d’une Wallbox 22 kW triphasée Type 2 avec câble de 7,5 m, conçue par MENNEKES pour les entreprises, parkings publics et flottes. Elle fonctionne en mode 3, propose 1 point de charge, et intègre un compteur d’énergie MID pour la refacturation. Grâce à OCPP 1.5/1.6 via UTP, elle se connecte à un CPO et s’intègre aisément dans des écosystèmes professionnels avec supervision et contrôle centralisés.
La borne convient-elle à un usage public et aux voitures de société ?
Oui. Elle a été pensée pour une exploitation CPO grâce à OCPP, avec authentification par RFID et relevés conformes via son compteur MID. Cela permet une facturation fiable aux conducteurs, aux employés ou aux visiteurs. Sa robustesse IP54 et IK10, son câble Type 2 de 7,5 m et sa puissance 22 kW triphasée offrent une expérience performante et sécurisée sur les sites publics et au sein des entreprises.
Comment se fait l’authentification et la facturation des charges ?
L’activation se réalise par badge RFID (un master et trois cartes utilisateurs sont fournis) ou via le CPO, selon votre politique d’accès. Le compteur d’énergie conforme MID assure des mesures certifiées, indispensables pour la refacturation aux employés ou aux clients. Les données peuvent être transmises au système de supervision via OCPP, tandis que l’affichage LED et les apps MENNEKES facilitent le suivi opérationnel.
Quelles protections et prérequis électriques sont nécessaires ?
Prévoyez au tableau un disjoncteur courbe C et un interrupteur différentiel 30 mA type A. La station intègre une protection 6 mA DC, ainsi que la détection de courant résiduel continu et la détection de soudure du contacteur. La connexion réseau est en 32 A 3x400V+N+PE. L’alimentation nominale couvre 230–400 V AC, 50 Hz. Ces éléments garantissent une installation sûre, conforme et durable.
Quelles sont les options de connectivité et de communication ?
La Wallbox prend en charge OCPP 1.5/1.6 via UTP pour la connexion à un CPO, ainsi que Modbus TCP et EEbus pour des intégrations locales. Elle offre des interfaces réseau LAN (Ethernet) et WLAN (Wi‑Fi) pour la supervision et les mises à jour. L’ISO 15118 hardware ready prépare l’avenir du Plug & Charge. Cette richesse de protocoles simplifie l’intégration IT et l’exploitation à l’échelle.
Comment se déroule l’installation physique et le câblage ?
Le montage mural est simple grâce au format compact (402 × 226 × 168 mm). La borne de raccordement accepte jusqu’à 5×10 mm² (flexible 5×6 mm²). Le boîtier plastique AMELAN, classé IP54 et IK10, protège l’électronique dans des environnements exigeants. Le câble de charge Type 2 de 7,5 m est fixé, pratique pour les parkings. L’installation et les réglages se finalisent via l’app 4Installers ou la webinterface.
La borne propose-t-elle une gestion de charge évoluée ?
Oui. Elle dispose d’une gestion statique intégrée et est compatible avec une gestion dynamique. Vous pouvez configurer des rôles maître/extendeur pour piloter plusieurs points et équilibrer la puissance disponible. Couplée à OCPP pour la supervision centrale et à Modbus/EEbus pour des intégrations locales, la Wallbox s’adapte aux exigences énergétiques de votre site en toute transparence.
Quels sont les bénéfices en matière de sécurité et de robustesse ?
Outre l’IP54 et l’IK10, la Wallbox intègre la détection de courant de défaut continu (6 mA DC) et la détection de soudure du contacteur. Ces protections renforcent la sécurité des personnes et des installations. L’affichage LED facilite le diagnostic, tandis que le boîtier AMELAN résiste aux chocs et aux conditions difficiles. Les prérequis de protection au tableau garantissent une conformité durable.
Est-elle compatible avec la plupart des véhicules électriques ?
Oui. Grâce au connecteur Type 2 et au fonctionnement en mode 3, elle couvre la majorité des véhicules européens. La puissance 22 kW triphasée (32 A) optimise les recharges sur 230–400 V AC, 50 Hz. La préparation ISO 15118 (hardware ready) facilite la future activation du Plug & Charge, améliorant encore la simplicité d’usage pour les conducteurs et les gestionnaires de flotte.
Quelles applications et outils facilitent l’usage et la maintenance ?
L’app Mennekes 4Installers simplifie la configuration initiale et les mises à jour, tandis que l’app 4Drivers assiste les conducteurs au quotidien. La webinterface permet un paramétrage fin et un suivi à distance. Les interfaces LAN/Wi‑Fi et OCPP assurent la supervision par CPO, et l’affichage LED fournit des informations instantanées sur l’état de charge et les éventuels messages d’alerte.
