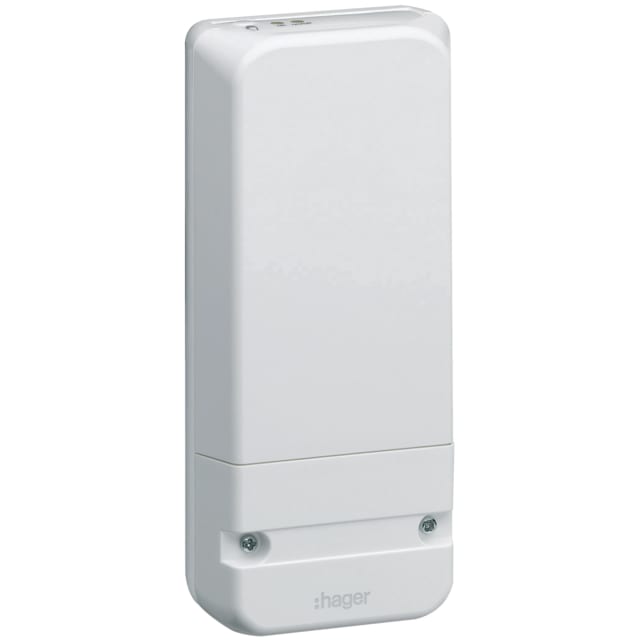

Passerelle P1/TIC Linky vers Modbus RS485 pour borne VE

Optimisez la recharge de votre VE avec la Passerelle P1/TIC Linky vers Modbus RS485 pour borne VE HAGER

Gagnez en maîtrise et en efficacité: cette Passerelle P1 transforme instantanément les données P1/TIC de votre compteur Linky en commandes Modbus RTU (RS‑485) pour piloter votre borne VE HAGER. Compacte, fiable et simple à poser en mural à proximité du compteur, elle sécurise votre installation grâce à une alimentation 5 V à faible consommation et une conception robuste IP43/IK04. Bénéficiez d’un pilotage dynamique, d’une communication radio 868 MHz et d’une intégration fluide, sans complexité.

Installation rapide et sûre

La Passerelle P1 se fixe en mural, à une distance maximale de 3 m du compteur Linky, pour un montage propre et fiable. L’entrée compteur P1/TIC via RJ12 s’accompagne d’un câble de 0,6 m et d’un raccord 2 conducteurs. L’alimentation 5 V et un courant de seulement 40 mA minimisent la consommation. Son boîtier PC‑ABS blanc, IP43 et IK04, en Classe III (EN 61140), offre une sécurité accrue. Usage intérieur exclusivement, pour une mise en service sans compromis.

Pilotage intelligent de la borne VE

Convertissez les données de votre Linky en Modbus RTU (RS‑485) afin de piloter précisément la borne VE HAGER. Vous exploitez la télé-information client (TIC/P1) pour adapter la puissance de charge en temps réel, éviter les dépassements d’abonnement et optimiser vos coûts. L’interface Modbus standard facilite l’intégration avec les contrôleurs et bornes compatibles, tout en assurant une communication robuste sur une liaison RS‑485, conforme aux meilleures pratiques de câblage en environnement résidentiel ou tertiaire léger.

Communication radio fiable

La passerelle intègre une liaison radio 868–868,6 MHz avec une puissance d’émission ≤ 25 mW, offrant jusqu’à 100 m de portée en champ libre. Classée récepteur radio catégorie 2, elle garantit une communication stable dans l’habitat. Cette radio est idéale pour transmettre les informations de pilotage sans tirer de câbles supplémentaires, tout en respectant les contraintes de cohabitation des ondes domestiques. Vous bénéficiez ainsi d’une installation épurée, performante et évolutive, prête pour les usages connectés.

Robustesse et endurance

Conçue pour durer, la Passerelle P1 fonctionne de -10 à +60 °C et se stocke entre -20 et +70 °C. Elle supporte un degré de pollution 2 et une hauteur de fonctionnement jusqu’à 2000 m. Son indice de protection IP43 et sa résistance IK04 la protègent contre les poussières, projections d’eau et chocs du quotidien. Cette robustesse, alliée à une électronique économe, assure un fonctionnement stable, fiable et régulier, même dans des environnements intérieurs exigeants.

Format compact et discret

Avec seulement 130 mm de hauteur, 60 mm de largeur et 27 mm de profondeur, la Passerelle P1 s’intègre facilement près du compteur. Son coloris blanc et son boîtier en PC‑ABS s’harmonisent avec les équipements électriques, sans encombrer. Non adaptée à l’extérieur, elle trouve naturellement sa place dans un tableau ou un local technique. La sortie Modbus RTU (RS‑485) vers la borne VE simplifie le câblage pour une installation propre et esthétique, sans sacrifier la performance.

FAQ

Qu’est-ce que la Passerelle P1/TIC Linky vers Modbus RS485 pour borne VE HAGER ?

Il s’agit d’une interface qui convertit les données du port P1/TIC de votre compteur Linky en trames Modbus RTU (RS‑485) pour piloter une borne de recharge pour véhicule électrique HAGER. Elle permet un contrôle intelligent de la charge en s’appuyant sur la télé‑information (abonnement, puissance, index). Compacte, sûre et économe, elle s’intègre près du compteur pour améliorer l’efficacité et la maîtrise énergétique.

Comment s’installe la passerelle et à quelle distance du compteur Linky ?

La passerelle se monte en mural à proximité du Linky, avec une distance maximale de 3 m entre l’appareil et le compteur pour l’entrée P1/TIC. Le câble RJ12 fourni mesure 0,6 m et l’interface P1 utilise un câble 2 conducteurs. La sortie vers la borne s’effectue en Modbus RTU (RS‑485). Prévoyez une pose intérieure, sur surface stable et ventilée, conformément aux bonnes pratiques électriques.

Est‑elle adaptée à un usage extérieur ou aux environnements difficiles ?

Non, cette Passerelle P1 est destinée à un usage intérieur. Son indice de protection IP43 la protège contre les poussières et projections d’eau limitées, et son IK04 contre des chocs légers. Elle fonctionne entre -10 et +60 °C, se stocke de -20 à +70 °C, avec un degré de pollution 2 et jusqu’à 2000 m d’altitude. En extérieur, préférez un emplacement protégé en local technique.

Quelle alimentation prévoir et quelle est la consommation ?

L’appareil fonctionne sous 5 V avec un courant de consommation de 40 mA, ce qui en fait une solution très économe. Sa conception en Classe III selon EN 61140 renforce la sécurité électrique. Assurez-vous de fournir une source 5 V stable et adaptée à proximité de l’installation, en respectant les sections et protections recommandées pour les circuits de commande et de communication.

La communication radio est‑elle fiable et quelle est la portée ?

Oui. La passerelle utilise la bande 868–868,6 MHz avec une puissance d’émission ≤ 25 mW et une portée jusqu’à 100 m en champ libre. Elle est classée récepteur radio catégorie 2. En environnement réel, les murs et obstacles réduisent la portée; soignez donc l’emplacement et évitez les sources de perturbations pour garantir une liaison stable et performante.

Quelles sont les dimensions et le matériau du boîtier ?

Le boîtier, en PC‑ABS de couleur blanche, mesure 130 mm de hauteur, 60 mm de largeur et 27 mm de profondeur. Ce format discret facilite l’intégration dans un tableau ou un local technique près du compteur Linky. Le choix du PC‑ABS apporte robustesse et stabilité, tandis que la finition blanche s’harmonise avec les appareillages électriques HAGER et l’environnement résidentiel.

Comment se fait la sortie vers la borne VE et quelle distance de câblage prévoir ?

La sortie se fait en Modbus RTU (RS‑485) vers la borne VE. Utilisez un câble torsadé blindé adapté au RS‑485 et respectez les règles d’impédance, de terminaison et de topologie (bus). La distance de la liaison dépend des bonnes pratiques RS‑485 et des conditions d’installation. Positionnez la passerelle près du compteur, puis tracez une ligne propre jusqu’à la borne.

Quelles conditions environnementales respecter pour une fiabilité optimale ?

Respectez la plage de service de -10 à +60 °C, la plage de stockage de -20 à +70 °C, un degré de pollution 2 et une altitude maximale de 2000 m. Évitez l’humidité excessive, les poussières abondantes et les atmosphères corrosives. L’IP43 protège contre les projections d’eau limitées. Installez dans un local sec, ventilé, et à l’abri des chocs pour tirer parti de l’IK04.

La passerelle est‑elle compatible avec d’autres équipements Modbus ?

Elle convertit le P1/TIC Linky en Modbus RTU (RS‑485), protocole ouvert largement répandu. Elle est idéale pour piloter une borne VE HAGER compatible et peut s’intégrer avec des dispositifs Modbus, selon leur profil d’objets et paramètres. Vérifiez la table des registres, la vitesse, la parité et l’adressage du réseau RS‑485 pour assurer une interopérabilité fiable et durable.

Quelles précautions de mise en œuvre pour une installation durable ?

Montez la passerelle en mural près du Linky (≤ 3 m), utilisez le RJ12 de 0,6 m pour l’entrée P1/TIC et câbler la sortie RS‑485 proprement. Séparez les câbles de puissance et de communication, respectez les terminaisons RS‑485, veillez à une alimentation 5 V stable. Conservez l’usage intérieur, IP43/IK04, et respectez les limites radio 868 MHz pour garantir performance et sécurité sur le long terme.
