Kit de comptage énergie MID triphasé 80A Modbus RS485 Rail DIN

Maîtrisez vos coûts avec le Kit de comptage énergie MID triphasé 80A Modbus RS485 Rail DIN

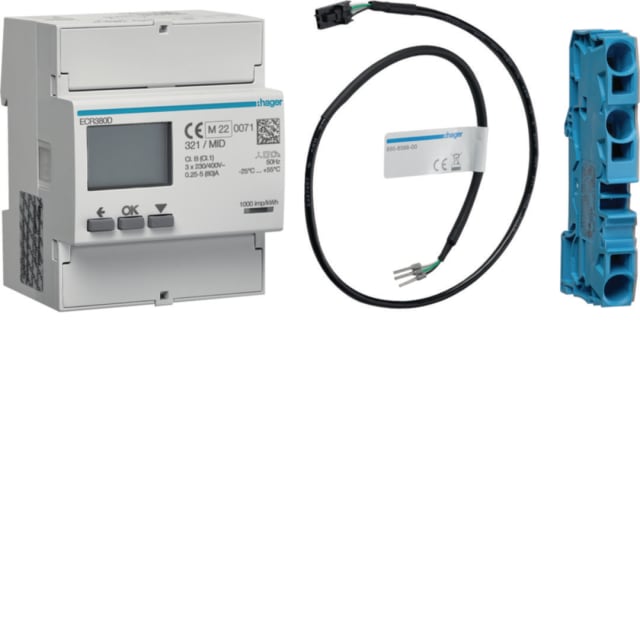

Conçu par HAGER, ce Kit de comptage énergie MID triphasé 80A Modbus RS485 Rail DIN vous permet de suivre, piloter et refacturer vos consommations en toute conformité. Idéal pour witty share XEV1R, il réalise une mesure directe jusqu’à 80 A, avec une plage 0,25–80 A. L’afficheur LCD rétro‑éclairé facilite la lecture, tandis que la communication Modbus RS‑485 (liaison 3 fils) et la sortie impulsion optique D0 à 1000 imp/kWh assurent une intégration aisée. Précision Classe B et fréquence 45–65 Hz garanties.

Mesure certifiée et vérifiable

Ce kit intègre un compteur d’énergie certifié MID, triphasé, à mesure directe, parfait pour la sous‑facturation et le suivi officiel. La Classe de précision B assure des relevés fiables sur 45–65 Hz. L’écran LCD rétro‑éclairé offre une lecture immédiate, même en local sombre. Pour la télérelève ou l’archivage, la sortie impulsion optique type D0 (1000 imp/kWh) complète avantageusement la communication, garantissant une traçabilité claire conforme aux exigences des contrôles et aux standards professionnels actuels.

Installation rapide sur rail DIN, format compact

Le montage sur rail DIN simplifie la pose et réduit le temps d’intervention. Le compteur ne mobilise que 4 modules (largeur 72 mm), et le kit XEVA433 affiche une largeur de 78,75 mm pour une intégration facilitée dans vos tableaux. Le raccordement direct jusqu’à 80 A évite l’usage de transformateurs de courant. Les bornes acceptent jusqu’à 33 mm², rendant le câblage sûr et robuste. Résultat : une installation propre, compacte et rapide à mettre en service.

Connectivité Modbus RS‑485 pour supervision

La liaison Modbus RS‑485 (3 fils) permet d’intégrer le Kit de comptage énergie MID triphasé 80A Modbus RS485 Rail DIN à vos GTB/GTC, systèmes de supervision et plateformes d’optimisation. Vous bénéficiez d’une remontée fiable des index, puissances et énergies pour un pilotage précis. Compatible avec l’écosystème HAGER et prévu pour witty share XEV1R, il facilite le suivi des consommations de recharge ou d’usages industriels. La sortie impulsion D0 complète la communication pour des besoins de comptage redondants.

Endurance et sécurité en environnement exigeant

Conçu pour durer, l’appareil fonctionne de -25 à 55 °C et supporte des tensions de mesure 92–276 V (Ph‑N) et 160–480 V (Ph‑Ph). Il couvre une plage de courant 0,25–80 A avec un courant nominal In de 80 A. Les bornes sont protégées IP20 et le frontal atteint IP51 en encastrement selon notice. Sa consommation propre n’est que de 2 VA, avec une puissance dissipée totale sous In de 0,60 W, limitant les pertes et l’échauffement.

FAQ

Qu’est‑ce que la certification MID et pourquoi est‑elle importante ?

La certification MID valide l’exactitude des mesures pour la facturation officielle d’énergie. Le Kit de comptage énergie MID triphasé 80A Modbus RS485 Rail DIN est certifié MID en Classe B, avec conformités EN 50470‑1/3, IEC 62053‑21/23 et IEC 61557‑12. Vous pouvez donc refacturer en toute confiance, avec un niveau de précision reconnu et contrôlable, idéal pour des sous‑comptages transparents dans les bâtiments, la mobilité électrique ou l’industrie.

Le kit est‑il compatible avec les bornes witty share XEV1R ?

Oui. Le kit HAGER a été pensé pour witty share XEV1R, assurant un comptage fiable des sessions de charge et une intégration simple. La mesure directe jusqu’à 80 A, la communication Modbus RS‑485 (liaison 3 fils) et la sortie impulsion D0 à 1000 imp/kWh permettent de reporter les données vers la borne, un superviseur ou un système tiers, pour un suivi précis et des rapports détaillés.

Comment se déroule l’installation sur rail DIN ?

L’installation est directe sur rail DIN. Le compteur occupe 4 modules (72 mm) et le kit XEVA433 affiche une largeur de 78,75 mm. Le raccordement est direct jusqu’à 80 A, sans transformateurs, et les bornes acceptent jusqu’à 33 mm², simplifiant le câblage. Respectez les consignes de la notice pour l’encastrement (frontal IP51) et la sécurité IP20 sur bornes. Une fois câblé, l’écran LCD rétro‑éclairé facilite la mise en service et les vérifications.

Quelles plages électriques sont prises en charge ?

Le Kit de comptage énergie MID triphasé 80A Modbus RS485 Rail DIN couvre une plage de courant de 0,25 à 80 A avec un In de 80 A. Les tensions de mesure sont de 92–276 V en Ph‑N et 160–480 V en Ph‑Ph, pour une fréquence de 45 à 65 Hz. Ces plages étendues permettent une utilisation fiable sur de nombreuses installations triphasées, en tertiaire comme en industriel, y compris pour la recharge.

Quelle est la précision et comment lire les données facilement ?

La précision Classe B garantit un comptage rigoureux conforme MID. La lecture est claire grâce à l’écran LCD rétro‑éclairé, pratique dans les locaux techniques. Pour la supervision, la liaison Modbus RS‑485 fournit les principales grandeurs, et la sortie impulsion optique type D0 (1000 imp/kWh) permet une redondance de comptage, une vérification des index ou l’alimentation d’un enregistreur tiers pour analyses approfondies et audits énergétiques.

Quelles interfaces de communication sont disponibles ?

Deux options complémentaires : Modbus RS‑485 (liaison 3 fils) pour la supervision temps réel et l’intégration GTB/GTC, et une sortie impulsion optique D0 à 1000 imp/kWh pour des systèmes de comptage simples, des validateurs ou des dataloggers. Cette double interface rend le kit polyvalent, facilite la migration progressive des systèmes et sécurise la collecte des données, même en cas de contrainte réseau ou d’outils hétérogènes.

Quelles sont les protections et conditions environnementales ?

Les bornes sont protégées IP20 et le frontal atteint IP51 en encastrement selon la notice. La plage de température de service va de -25 à 55 °C, assurant une stabilité de mesure dans des locaux techniques froids ou chauds. Ces protections, associées au montage rail DIN robuste, garantissent une tenue mécanique et une sécurité cohérentes avec les exigences des environnements tertiaires et industriels contemporains.

Quelle est la consommation propre de l’appareil ?

Le compteur est économe : 2 VA de puissance consommée, avec une puissance dissipée totale sous In de seulement 0,60 W. Cet excellent rendement limite l’échauffement du tableau et l’impact sur la facture d’électricité. Même en fonctionnement continu, l’influence énergétique du comptage reste négligeable, tout en assurant un relevé fiable et une communication performante via Modbus RS‑485 et/ou impulsions D0.

Mesure directe : dans quels cas est‑ce le bon choix ?

Ici, le raccordement est direct pour une mesure jusqu’à 80 A, sans transformateurs de courant. C’est idéal pour la majorité des départs triphasés classiques, tableaux de distribution et points de charge. Les bornes acceptent jusqu’à 33 mm², simplifiant le câblage. Au‑delà de 80 A, optez pour un modèle à transformateurs adaptés. Pour 0,25–80 A, ce kit reste la solution la plus simple et rapide.

À quelles normes et conformités répond le kit HAGER ?

Le Kit de comptage énergie MID triphasé 80A Modbus RS485 Rail DIN HAGER est certifié MID et conforme aux normes EN 50470‑1/3, IEC 62053‑21/23 et IEC 61557‑12. Ces références internationales garantissent la précision, la fiabilité et l’interopérabilité de la mesure. Vous bénéficiez d’un comptage reconnu, traçable, compatible avec les pratiques de contrôle et pleinement adapté aux projets professionnels ou d’infrastructure de recharge.
