Carte Modbus RS485 witty one pour compteur externe PV XVA245

Optimisez l’autoconsommation et la charge dynamique avec la Carte Modbus RS485 witty one PV XVA245

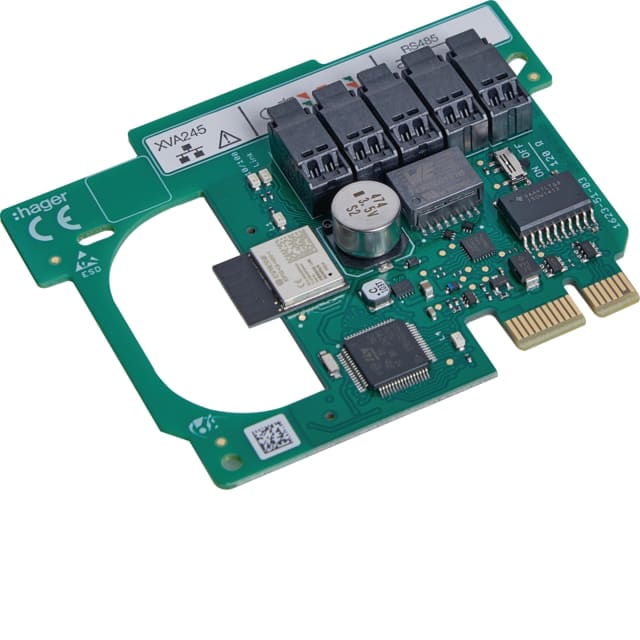

La Carte Modbus RS485 witty one pour compteur externe PV XVA245 HAGER transforme votre borne en un gestionnaire d’énergie intelligent. Conçue pour la charge dynamique et l’intégration photovoltaïque, elle communique avec un compteur externe via Modbus RTU, et s’interface en Ethernet TCP/IP (RJ45), Wi‑Fi et Bluetooth BLE pour une configuration simple. Compacte (88 × 69,8 × 12,6 mm), alimentée en 12 V pour seulement 67 mA (≈0,80 W), elle fonctionne de −25 °C à +70 °C et respecte la conformité RoHS.

Connectivité complète et ouverte

La Carte Modbus RS485 witty one pour compteur externe PV XVA245 communique en RS485 (Modbus RTU) avec votre compteur, et en Ethernet TCP/IP (RJ45) pour l’intégration OCPP 1.6J. Elle propose aussi le Wi‑Fi 2,4 GHz (2,412–2,472 GHz, 100 mW max) et le Bluetooth BLE pour la configuration. Les longueurs de câbles sont maîtrisées: jusqu’à 1200 m sur RS485 et 100 m sur Ethernet, avec sections AWG23–AWG24 recommandées. Les connecteurs sont clairement identifiés: RJ45 pour Ethernet et interface RS485 dédiée.

Gestion dynamique et PV intelligente

Optimisez la charge en temps réel et maximisez l’autoconsommation solaire. La carte HAGER pilote la charge dynamique grâce aux données du compteur externe et assure l’équilibre entre réseau et production PV. Le support OCPP 1.6J via Ethernet facilite la supervision, tandis que Modbus RTU en RS485 garantit une mesure fiable. Vous exploitez ainsi chaque watt disponible tout en protégeant votre installation contre les surintensités, pour une expérience de charge fluide, sécurisée et économique.

Installation rapide et format ultra‑compact

Avec ses dimensions de 88 mm (H) × 69,8 mm (L) × 12,6 mm (P), la Carte Modbus RS485 witty one pour compteur externe PV XVA245 s’intègre aisément. L’alimentation 12 V ne consomme que 67 mA, soit environ 0,80 W, limitant l’échauffement et simplifiant l’alimentation. Le câblage est direct: RJ45 pour Ethernet, RS485 pour le compteur. Les longueurs jusqu’à 100 m (Ethernet) et 1200 m (RS485) offrent une grande liberté de pose avec câbles AWG23–AWG24.

Robustesse, sécurité et conformité

Conçue pour durer, la carte fonctionne et se stocke de −25 °C à +70 °C, jusqu’à 2000 m d’altitude, avec un degré de pollution 2. Le Wi‑Fi 2,4 GHz limite l’empreinte radio (100 mW max) et le Bluetooth BLE simplifie la configuration locale. La conformité RoHS atteste d’une conception responsable. Idéale pour les environnements résidentiels et tertiaires, elle garantit des échanges Modbus fiables et une intégration réseau stable via Ethernet TCP/IP.

FAQ

À quoi sert la Carte Modbus RS485 witty one pour compteur externe PV XVA245 HAGER ?

Elle permet de relier une borne witty one à un compteur externe via Modbus RTU (RS485) pour obtenir la mesure en temps réel et activer la charge dynamique. Elle optimise l’autoconsommation photovoltaïque, équilibre les charges et ouvre l’accès à la supervision via Ethernet TCP/IP et OCPP 1.6J. Sa connectivité Wi‑Fi et Bluetooth BLE simplifie la configuration et la mise en service.

Est‑elle compatible avec mon compteur Modbus RTU sur RS485 ?

Oui, la Carte Modbus RS485 witty one pour compteur externe PV XVA245 est conçue pour communiquer en Modbus RTU sur l’interface RS485 dédiée. Elle accepte des longueurs de ligne jusqu’à 1200 m avec câbles recommandés AWG23–AWG24. Le compteur doit respecter le protocole Modbus RTU et un schéma de câblage RS485 standard, ce qui couvre la plupart des compteurs d’énergie compatibles.

Puis‑je l’intégrer à une plateforme de supervision via OCPP ?

Oui. La carte supporte OCPP 1.6J via Ethernet TCP/IP (RJ45). Il suffit de connecter le port RJ45 au réseau IP de votre site, dans la limite de 100 m de câble (catégorie adaptée), puis de renseigner l’URL du serveur OCPP sur l’interface. Cette liaison permet de superviser la charge, de suivre les sessions et d’ajuster les politiques de puissance à distance.

Quelles sont les options de connectivité sans fil disponibles ?

La carte intègre du Wi‑Fi 2,4 GHz (bande 2,412–2,472 GHz) avec une puissance rayonnée maximale de 100 mW pour l’accès réseau ou la configuration, ainsi qu’un Bluetooth BLE dédié à la mise en service locale. Le Wi‑Fi facilite le déploiement quand le câblage Ethernet est difficile, tandis que le BLE offre une configuration simple, proche de l’équipement, sans infrastructure supplémentaire.

Quelles distances et sections de câbles respecter ?

En Ethernet, la longueur maximale entre la carte et le point réseau est de 100 m via le connecteur RJ45. En RS485 (Modbus RTU), la ligne peut atteindre 1200 m, avec une section recommandée entre AWG23 et AWG24. Respectez les bonnes pratiques RS485 (impédance, terminaison, polarisation) pour garantir la fiabilité et limiter les perturbations sur les longues distances.

Quelles sont les conditions environnementales d’utilisation et de stockage ?

La Carte Modbus RS485 witty one pour compteur externe PV XVA245 fonctionne de −25 °C à +70 °C et se stocke dans la même plage, jusqu’à 2000 m d’altitude, avec un degré de pollution 2. Ces valeurs assurent une large compatibilité avec les environnements résidentiels et tertiaires. Veillez à l’installer dans un coffret/borne adapté pour protéger l’électronique des agressions extérieures.

Quelle alimentation électrique la carte nécessite‑t‑elle ?

Elle s’alimente en 12 V et consomme seulement 67 mA, soit environ 0,80 W. Cette faible puissance simplifie l’intégration et limite l’échauffement interne. Assurez‑vous que l’alimentation 12 V est stable et correctement protégée. Une alimentation conforme garantit la fiabilité des communications RS485 et Ethernet, ainsi que du Wi‑Fi et du Bluetooth BLE lors de la configuration et des mises à jour.

Quelles sont ses dimensions et comment s’intègre‑t‑elle ?

La carte est ultra‑compacte: 88 mm de hauteur, 69,8 mm de largeur et 12,6 mm de profondeur. Son format est pensé pour une intégration propre dans les bornes witty one HAGER. Les connecteurs sont accessibles: RJ45 pour Ethernet et borniers/ports RS485 pour le compteur Modbus. Cette compacité facilite la pose, le passage des câbles et la maintenance éventuelle.

La carte est‑elle conforme et respectueuse de l’environnement ?

Oui, elle est conforme RoHS, attestant de la limitation des substances dangereuses. Elle est conçue pour une utilisation jusqu’à 2000 m d’altitude et un degré de pollution 2, tout en offrant une puissance radio Wi‑Fi limitée à 100 mW. Ces choix équilibrent performance, robustesse et responsabilité environnementale, tout en favorisant la fiabilité des communications et la sécurité d’exploitation au quotidien.

La carte convient‑elle aux projets PV et à la charge dynamique ?

Absolument. Dédiée à la “charge dynamique et PV”, la Carte Modbus RS485 witty one pour compteur externe PV XVA245 exploite les mesures du compteur Modbus pour ajuster la puissance en temps réel et maximiser l’autoconsommation. Grâce à Ethernet TCP/IP, OCPP 1.6J, Wi‑Fi et BLE, elle combine supervision distante, simplicité de configuration et interopérabilité, pour un pilotage fiable des installations résidentielles et tertiaires.
