Kit extension P1 universel RJ45/RJ12 UTP 100 m DSMR

Étendez votre port P1 jusqu’à 100 m en toute fiabilité, sans alimentation externe

Optimisez l’emplacement de votre passerelle énergie grâce au Kit extension P1 universel RJ45/RJ12 UTP 100 m DSMR de F/AK Products. Conçu pour prolonger le signal P1 de votre compteur intelligent via un simple câble UTP Cat 5(e) ou Cat 6, il s’installe en quelques minutes, sans configuration ni adaptateur secteur. Compatible DSMR 4.0 et supérieur (SMR/ESMR inclus), ce kit plug & play comprend deux modules (côté compteur et côté utilisateur) et deux câbles P1 RJ12. Bénéficiez d’une transmission stable jusqu’à 100 m avec une connectique claire et universelle.

Portée jusqu’à 100 m sans perte perceptible

Prolongez le port P1 de votre compteur intelligent jusqu’à 100 m via un câble UTP Cat 5(e) ou Cat 6. Le signal traverse proprement les longues distances domestiques ou tertiaires, vous permettant d’installer votre passerelle P1 ou solution domotique à l’endroit idéal. Le Kit extension P1 universel RJ45/RJ12 UTP 100 m DSMR maintient la stabilité de la trame, pour une lecture fiable des index et téléinfo du compteur.

Installation plug & play, aucune alimentation externe

Alimentés directement par le port P1 du compteur, les deux modules ne nécessitent ni bloc secteur ni batterie. Branchez simplement le module côté compteur sur la prise P1 (RJ12 6P6C), reliez les deux modules par votre câble UTP RJ45, puis connectez le module côté utilisateur à votre passerelle. Aucun réglage n’est requis : la mise en service est immédiate et sécurisée.

Compatibilité DSMR 4.0+ (SMR/ESMR) universelle

Le kit fonctionne avec les compteurs intelligents supportant DSMR 4.0 et versions supérieures, y compris SMR et ESMR. Vous profitez d’une compatibilité large avec les écosystèmes d’énergie et de monitoring les plus répandus. Que vous centralisiez vos données sur une box domotique ou un datalogger dédié, l’extension P1 assure une communication fiable et pérenne.

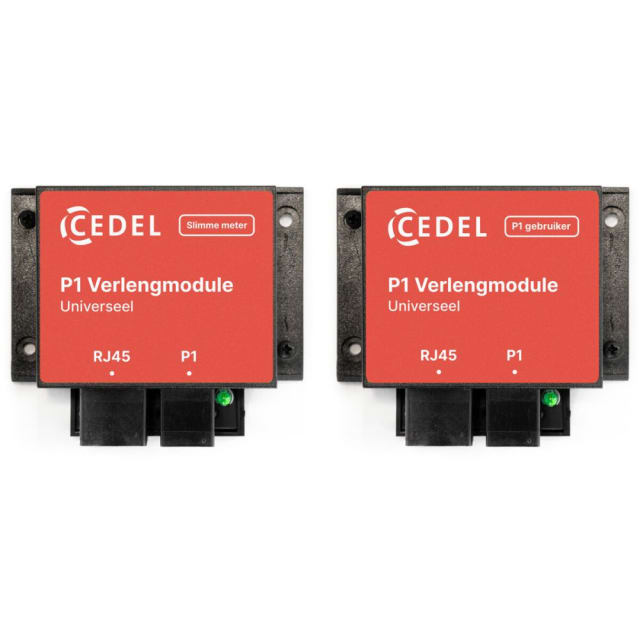

Connectique claire RJ45 / RJ12 et format compact

Chaque module offre une interface 1× RJ45 (UTP) et 1× P1 (RJ12 6P6C), pour des connexions nettes et standardisées. Les dimensions par module (68 × 58 × 23 mm) et le poids plume (30 g) facilitent le montage discret à proximité du compteur ou de votre passerelle. Deux câbles P1 RJ12 sont inclus pour simplifier l’intégration dès l’ouverture de la boîte.

Fiabilité d’installation et bonnes pratiques

Pour garantir une communication stable, utilisez un câble UTP direct sans traverser d’équipements réseau actifs (switches, répéteurs). Cette bonne pratique évite toute altération du signal P1. Le Kit extension P1 universel RJ45/RJ12 UTP 100 m DSMR de F/AK Products a été pensé pour une mise en œuvre robuste, durable et sans surprise dans les environnements résidentiels et professionnels.

FAQ

À quoi sert précisément le Kit extension P1 universel RJ45/RJ12 UTP 100 m DSMR ?

Ce kit sert à prolonger le port P1 de votre compteur intelligent jusqu’à 100 m en utilisant un câble UTP standard. Il transporte fidèlement la trame P1 entre le compteur et votre passerelle ou système domotique. Deux modules sont fournis (côté compteur et côté utilisateur) pour créer un lien fiable, sans configuration et sans alimentation externe supplémentaire.

Quelle est la distance maximale et quels types de câbles UTP sont compatibles ?

La distance maximale prise en charge est de 100 mètres. Le Kit extension P1 universel RJ45/RJ12 UTP 100 m DSMR fonctionne avec les câbles UTP Cat 5(e) et Cat 6, très répandus et économiques. Cette compatibilité assure une mise en œuvre simple dans les logements et bâtiments existants, tout en conservant une excellente qualité de signal P1 sur la longueur annoncée.

Ce kit est-il compatible avec mon compteur intelligent (DSMR, SMR, ESMR) ?

Oui. Le kit est compatible avec DSMR 4.0 et versions supérieures, et fonctionne également avec SMR et ESMR. Cette compatibilité couvre la majorité des compteurs intelligents déployés. Vous pouvez ainsi relier votre passerelle énergie, votre logger ou votre solution de monitoring sans risque d’incompatibilité protocolaire, tout en profitant d’une extension stable et durable.

Faut-il une alimentation externe ou un adaptateur secteur pour les modules ?

Non. Les modules sont alimentés directement par le port P1 du compteur. Il n’est donc pas nécessaire d’ajouter une alimentation externe, ce qui simplifie le câblage et réduit les points de défaillance. Branchez simplement les connecteurs RJ12 et RJ45 comme indiqué et la liaison s’établit automatiquement, de manière plug & play, dès la mise en place.

Que contient la boîte à la livraison du kit F/AK Products ?

Le Kit extension P1 universel RJ45/RJ12 UTP 100 m DSMR comprend deux modules distincts (un pour le côté compteur et un pour le côté utilisateur) ainsi que deux câbles P1 RJ12. Vous n’avez plus qu’à fournir le câble UTP Cat 5(e) ou Cat 6 de la longueur souhaitée. Tous les éléments nécessaires au raccordement P1 sont déjà inclus.

Comment se déroule l’installation et faut-il configurer quelque chose ?

L’installation est plug & play. Connectez le module “côté compteur” au port P1 via RJ12, reliez les deux modules avec votre câble UTP RJ45, puis raccordez le module “côté utilisateur” à votre passerelle. Aucune configuration n’est requise. La communication s’établit automatiquement, ce qui réduit fortement le temps d’intervention et les risques d’erreur de paramétrage.

Y a‑t‑il des limitations ou des précautions à connaître lors du câblage ?

Oui. Le câble UTP ne doit pas traverser d’équipements réseau actifs tels que switches, répéteurs ou injecteurs. Il doit s’agir d’une liaison directe entre les deux modules. Cette précaution évite toute altération de la trame P1. Respectez également la longueur maximale de 100 m et privilégiez des câbles Cat 5(e) ou Cat 6 en bon état.

Quelles sont les connectiques disponibles sur chaque module ?

Chaque module dispose d’un port RJ45 pour le câble UTP et d’un port P1 au format RJ12 6P6C. Cette connectique universelle facilite le raccordement au compteur côté P1 et au câble réseau côté RJ45. Elle rend le Kit extension P1 universel RJ45/RJ12 UTP 100 m DSMR compatible avec la plupart des installations domestiques et professionnelles modernes.

Quelles sont les dimensions et le poids des modules, et où les installer ?

Chaque module mesure 68 × 58 × 23 mm pour un poids d’environ 30 g. Leur format compact permet une fixation discrète près du compteur et de la passerelle. Installez-les à l’abri de l’humidité, des chocs et des sources de perturbations électromagnétiques. Leur légèreté facilite un montage propre, même dans des espaces techniques exigus.

Puis-je utiliser des switches, répéteurs, PoE ou fibre sur la liaison UTP ?

Non. La liaison UTP doit rester directe entre les deux modules. N’insérez pas de switch, répéteur, injecteur PoE ou convertisseur fibre. Ces équipements altèrent le signal P1, qui n’est pas un flux réseau IP standard. Utilisez un câble UTP Cat 5(e) ou Cat 6 continu jusqu’à 100 m pour assurer une transmission fiable et conforme.
