Borne de recharge 22 kW Type 2 RFID MID pour mât existant public

Borne de recharge 22 kW Type 2 RFID MID pour mât existant public : déploiement rapide, robuste et conforme

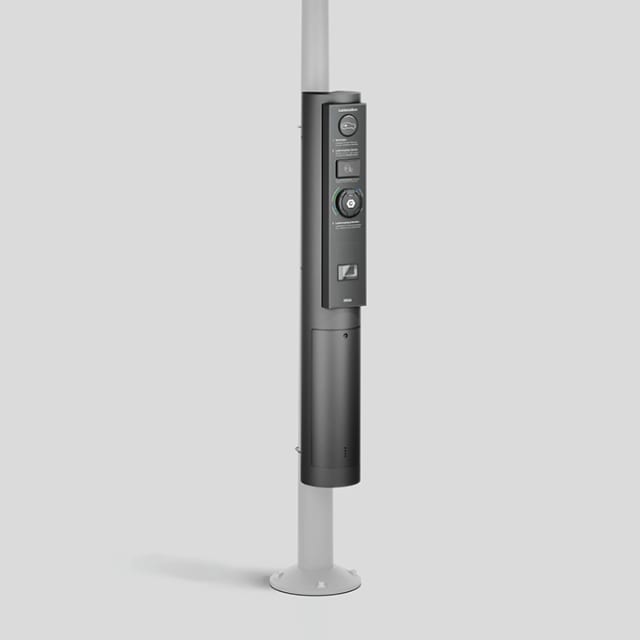

Déployez la BEGA Unité de charge 85097 sur vos mâts existants et offrez une recharge fiable jusqu’à 22 kW en Type 2 conforme EN/IEC 62196. Conçue pour l’usage public et semi‑public, elle allie robustesse (aluminium de fonderie, acier inoxydable) et conformité (compteur kWh MID selon MessEV, IP54). L’autorisation RFID, l’éclairage d’état intégré et l’intégration à la gestion de charge simplifient l’exploitation. Câble H07RN‑F 5G6 de 2 m, Ethernet Cat 6A RJ45 et détection DC 6 mA intégrée assurent une installation rapide et sûre. Finition Unidure® graphite pour une tenue durable.

Installation sur mât existant ultra‑rapide

Montez la borne directement sur des colonnes existantes en rétrofit, sans génie civil lourd. La BEGA 85097 intègre une porte et la boîte de connexion 71084, un rail C avec 2 écrous coulissants M6 (conforme DIN 43628 / VDE 0660) et un branchement en dérivation pour 2 câbles max. 7 × 6 mm² avec fusible à fil fin 6,3 A. Livrée avec câble d’alimentation H07RN‑F 5G6 de 2 m et un câble de données Ethernet Cat 6A avec connecteur RJ45 pour une mise en service accélérée.

Performance flexible 3,7 à 22 kW en Type 2

Offrez une puissance adaptée à chaque site, de 3,7 à 22 kW, via une prise Type 2 conforme EN 62196 / IEC 62196 avec éclairage d’état intégré. Alimentation 230–400 V AC, 50 Hz, en monophasé ou triphasé, avec courant nominal 16 A / 32 A. L’architecture comprend un contacteur de puissance 4 pôles 40 A et un fusible de circuit de commande 1 pôle B6 pour une commutation fiable et durable en environnement public et semi‑public.

Sécurité et conformité exemplaires

La détection intégrée de courant de défaut continu 6 mA renforce la sécurité utilisateur et simplifie la coordination avec le RCD à prévoir sur site. La borne exige également une protection de ligne et une protection contre les surtensions côté installation. Son compteur d’énergie kWh conforme MID, conforme à la législation d’étalonnage (MessEV), garantit une facturation fiable. Avec une classe de protection IP54, elle est prête pour l’extérieur, même dans des conditions météorologiques exigeantes.

Gestion et contrôle pour les sites publics

L’autorisation d’accès par lecteur de cartes RFID facilite la gestion des usagers. L’intégration possible dans la gestion de charge et de chargement vous aide à piloter puissances et priorités. La connectivité via Ethernet Cat 6A (RJ45) assure des échanges stables. Compatible avec un terminal de paiement en accessoire pour l’usage public, la solution s’adapte aux modèles économiques des collectivités, parkings ou entreprises ouvertes au public.

Robustesse BEGA Unidure® et design soigné

Conçue pour durer, la borne associe fonderie d’aluminium, aluminium et acier inoxydable avec la technologie de revêtement BEGA Unidure®. La couleur graphite s’intègre discrètement au mobilier urbain. Sa conception particulièrement robuste pour l’usage public et semi‑public résiste aux chocs et aux intempéries, tout en restant élégante. Le format compact Ø 220 mm × hauteur 1 420 mm préserve l’esthétique et la circulation sur trottoirs et parkings.

Exploitation simplifiée et signalétique claire

L’éclairage d’état intégré indique en un coup d’œil la disponibilité et le statut de charge. La porte d’accès et la boîte de connexion 71084 intégrée facilitent la maintenance, le contrôle des protections et l’évolution du câblage. La structure interne ordonnée, le rail C et les écrous M6 rendent le montage d’accessoires ou d’une boîte de connexion existante aisé, limitant les temps d’arrêt et les coûts d’exploitation.

FAQ

Quelles puissances de charge la borne peut‑elle fournir sur un mât existant ?

La Borne de recharge 22 kW Type 2 RFID MID pour mât existant public BEGA offre une plage de 3,7 à 22 kW. Elle fonctionne en 230–400 V AC, 50 Hz, en monophasé ou triphasé, avec un courant nominal de 16 A ou 32 A. Le contacteur de puissance 4 pôles 40 A et le fusible de commande 1 pôle B6 assurent une commutation sûre et durable en service intensif.

Quel type de prise et de standards sont pris en charge ?

La borne utilise une prise Type 2 conforme EN 62196 / IEC 62196, standard de référence en Europe. L’éclairage d’état intégré sur la prise facilite l’usage public, en rendant le statut immédiatement visible. Cette compatibilité garantit une charge universelle pour la majorité des véhicules électriques actuels, que l’alimentation soit monophasée ou triphasée, jusqu’à une puissance maximale de 22 kW selon le véhicule et l’installation.

Comment est gérée la sécurité électrique sur site ?

La borne intègre une détection de courant de défaut continu 6 mA pour renforcer la sécurité. La protection de ligne, la protection contre les surtensions et le disjoncteur différentiel (RCD) doivent être prévus sur le site, selon les normes en vigueur. Avec sa classe de protection IP54, l’équipement résiste à la poussière et aux projections d’eau, ce qui le rend parfaitement adapté à l’extérieur.

Peut‑on facturer précisément l’énergie consommée ?

Oui. La borne est équipée d’un compteur d’énergie kWh conforme MID et conforme à la législation d’étalonnage (MessEV). Cette conformité permet une facturation transparente et opposable, adaptée aux environnements publics et semi‑publics. L’intégration possible dans la gestion de charge et la compatibilité avec un terminal de paiement (en accessoire) facilitent la mise en place de modèles payants et le suivi précis des consommations.

Quelles sont les capacités de connectivité et de gestion ?

La borne dispose d’un câble de données Ethernet Cat 6A avec connecteur RJ45 pour une liaison réseau stable. Elle peut s’intégrer dans une gestion de charge et de chargement, afin de piloter la puissance disponible et d’optimiser la distribution énergétique. L’autorisation d’accès par lecteur de cartes RFID simplifie l’identification des usagers, tandis que l’éclairage d’état intégré facilite la supervision sur site.

Comment se déroule l’installation sur un mât existant ?

La BEGA Unité de charge 85097 est conçue pour le rétrofit sur colonne/poteau. Elle inclut une porte et une boîte de connexion 71084, un rail C avec 2 écrous coulissants M6 (DIN 43628 / VDE 0660) et un branchement en dérivation pour 2 câbles max. 7 × 6 mm² (fusible à fil fin 6,3 A). Le câble H07RN‑F 5G6 de 2 m et l’Ethernet Cat 6A RJ45 accélèrent la mise en service.

Quels matériaux et finitions garantissent la durabilité ?

La borne associe fonderie d’aluminium, aluminium et acier inoxydable, avec la technologie de revêtement BEGA Unidure® pour une excellente tenue aux UV et aux intempéries. Sa couleur graphite s’intègre discrètement à l’espace public. Conçue pour un usage public et semi‑public, elle est dimensionnée pour résister aux contraintes urbaines tout en conservant une apparence soignée sur la durée.

Quelles sont les dimensions et l’encombrement ?

La borne présente un diamètre de 220 mm et une hauteur de 1 420 mm. Ce format compact optimise l’intégration sur mât existant, limite l’emprise au sol et préserve la circulation des piétons. L’éclairage d’état intégré et la porte d’accès maintiennent une ergonomie claire pour les usagers et les équipes de maintenance, sans compromis sur la capacité de charge et la robustesse.

Quel est le parcours utilisateur en accès public ?

L’utilisateur s’identifie via le lecteur de cartes RFID avant d’engager la prise Type 2. L’éclairage d’état intégré indique la disponibilité, la charge en cours ou la fin de session. Le compteur conforme MID garantit la mesure exacte des kWh. Selon l’équipement du site, un terminal de paiement (en accessoire) peut être ajouté pour la monétisation, en complément de la gestion de charge centrale.

Que faut‑il prévoir côté infrastructure électrique ?

Prévoyez une alimentation 230–400 V AC, 50 Hz, en mono ou tri, avec courant nominal 16 A / 32 A. La protection de ligne, la protection contre les surtensions et le disjoncteur différentiel RCD sont à installer côté site. La borne comprend un contacteur de puissance 4 pôles 40 A et un fusible de commande B6, ainsi que les interfaces de câblage et de dérivation nécessaires pour une intégration propre.
