Kit compteur d’énergie monophasé CT Modbus RTU 230 V rail DIN

Kit compteur d’énergie monophasé CT Modbus RTU 230 V rail DIN : mesurez, analysez et économisez

Ce Kit compteur d’énergie monophasé CT Modbus RTU 230 V rail DIN ALFEN vous offre une mesure fiable et complète pour piloter vos consommations. Alimenté en 230 V AC, il s’installe en 1 module de 18 mm sur rail DIN 35 mm et s’intègre en RS485 Modbus RTU. Il mesure kWh, varh, A, V, W, VA, facteur de puissance, fréquence et demande, en bidirectionnel import/export. Son écran LCD rétroéclairé, sa faible consommation (≤ 2 W / 10 VA) et son transformateur de courant split‑core fourni facilitent mise en service et exploitation, même en environnements exigeants.

Mesures complètes et précises

Obtenez toutes les grandeurs clés en une seule solution : énergie active (kWh) et réactive (varh), courant, tension, puissance, puissance apparente, facteur de puissance, fréquence et demande (dmd). La précision est au rendez‑vous avec Classe 1.0 (IEC 62053‑21) / Classe B (EN 50470‑1/3) pour l’énergie active et Classe 2 (IEC 62053‑23) pour la réactive. Les mesures V/I sont à ±0,5 % de pleine échelle, W/VA à ±1 %, facteur de puissance à ±1 % (0,01) et fréquence à ±0,2 %, pour un suivi de qualité quasi‑métrologique.

Format compact, installation instantanée

Conçu pour les tableaux denses, le compteur ne prend qu’1 module de 18 mm (18 × 119 × 62 mm) et se clipse sur rail DIN 35 mm. L’alimentation nominale est 230 V AC avec une plage tolérée de 80 à 120 % (≈184 à 276 V) et une fréquence 50/60 Hz. Le warm‑up est d’environ 3 s, l’écran LCD est rétroéclairé et la lecture maximale atteint 999999 kWh. La consommation propre est limitée à ≤ 2 W / 10 VA, idéale pour les installations permanentes.

Intégration Modbus RTU sans friction

L’interface RS485 Modbus RTU facilite l’intégration aux automates, superviseurs et passerelles. Configurez l’adresse de 1 à 247, le débit à 1200/2400/4800/9600 bps, la parité None/Even/Odd et 1 ou 2 bits de stop. La portée typique atteint environ 1000 m. Deux sorties impulsions indépendantes, paramétrables pour l’import et l’export, complètent la communication et simplifient la remontée de l’énergie vers des compteurs ou enregistreurs d’impulsions existants.

Polyvalence CT et fortes intensités

Le kit inclut un transformateur de courant à tore fractionné (split‑core) pour une pose rapide sans interruption. Le compteur accepte une plage primaire via TC de 1 A à 9 999 A (réglable selon le ratio), avec secondaire sélectionnable 1 A ou 5 A. Les séries de CT standard couvrent typiquement 5 à 600 A, et des versions haute intensité montent jusqu’à 3000 A. Des sorties CT alternatives existent (100 mV, 333 mV, 100 mA), classes de précision typ. 0,5 ou 1,0, 50–60 Hz, et fonctionnement CT de -25 à +75 °C.

Robustesse électrique et sécurité

Le kit est pensé pour durer : IP51 (usage intérieur), Classe II, CAT III, degré de pollution 2, humidité ≤ 90 % HR sans condensation. Il résiste à 4 kV AC/1 min en tenue diélectrique et à 6 kV (1,2 µs) en impulsions. La tenue aux surintensités est de 20 × Imax pendant 0,01 s. Les matériaux du boîtier sont autoextinguibles (ex. PC / UL94 V‑0) et l’immunité CEM est conforme aux normes IEC (EFT, ESD, champs HF, etc.).

Efficacité, bidirectionnel et faibles seuils

Optimisez vos analyses d’import/export grâce à la mesure bidirectionnelle native. Le courant de démarrage est d’environ 10 mA, le courant minimum détectable à l’entrée de 0,25 A, ce qui améliore la captation des faibles charges. La consommation propre ≤ 2 W / 10 VA limite les pertes. Températures de fonctionnement -25 à +55 °C et de stockage -40 à +70 °C, avec utilisation jusqu’à 2000 m d’altitude, assurent la fiabilité sur site.

FAQ

Qu’est-ce que comprend le Kit compteur d’énergie monophasé CT Modbus RTU 230 V rail DIN ALFEN ?

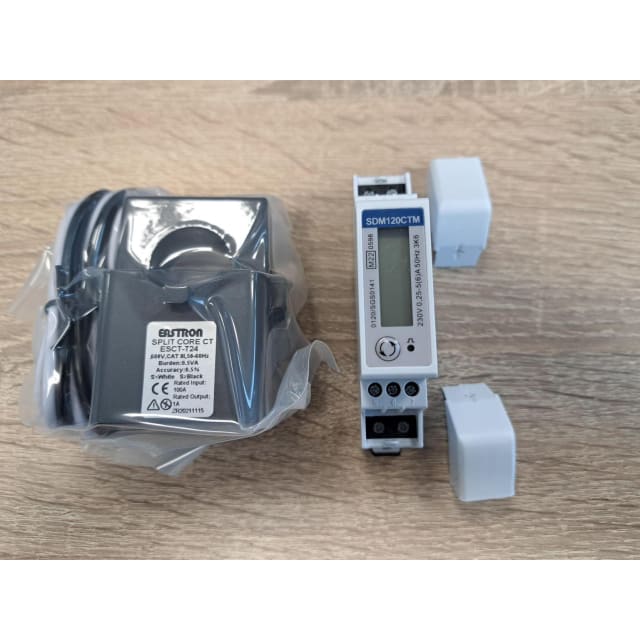

Le kit inclut un compteur d’énergie monophasé à montage rail DIN 35 mm, alimenté en 230 V AC, et un transformateur de courant split‑core pour une pose sans couper l’alimentation. Le compteur dispose d’un écran LCD rétroéclairé, de deux sorties impulsions configurables (import/export) et d’une interface RS485 Modbus RTU pour l’intégration à vos systèmes de supervision et automatisme.

Quelles sont les conditions d’alimentation et la tolérance de tension acceptées ?

L’appareil fonctionne en 230 V AC nominal. Il accepte une plage de 80 à 120 % de la tension nominale, soit environ 184 à 276 V AC, avec une fréquence de service de 50 ou 60 Hz. Le temps de mise en service est d’environ 3 secondes, ce qui permet un redémarrage rapide après installation ou coupure secteur, sans réglages complexes.

Quelles grandeurs le compteur mesure-t-il et avec quelle précision ?

Le kit mesure énergie active (kWh) et réactive (varh), courant (A), tension (V), puissance (W), puissance apparente (VA), facteur de puissance, fréquence (Hz) et demande (dmd). Les précisions sont élevées : Classe 1.0 (IEC 62053‑21) / Classe B (EN 50470‑1/3) pour l’énergie active, Classe 2 (IEC 62053‑23) pour la réactive, ±0,5 % pour V/I, ±1 % pour W/VA, ±1 % (0,01) pour le cos φ et ±0,2 % pour la fréquence.

La mesure bidirectionnelle import/export est-elle supportée ?

Oui, la mesure est bidirectionnelle pour suivre séparément l’énergie importée et exportée. Vous pouvez également configurer les deux sorties impulsions afin de différencier l’import et l’export. Cette fonctionnalité est utile pour les sites avec production locale (PV, micro‑cogénération) et pour analyser précisément les flux d’énergie, la demande (dmd) et le facteur de puissance dans chaque sens.

Comment paramétrer la communication RS485 Modbus RTU ?

Le compteur propose une interface RS485 Modbus RTU avec adresse 1 à 247. Les débits typiques disponibles sont 1200, 2400, 4800 et 9600 bps. La parité est configurable (None/Even/Odd) et vous pouvez choisir 1 ou 2 bits de stop. La portée sur bus atteint environ 1000 m selon la topologie et la qualité du câblage, garantissant une intégration fiable en supervision.

Que faut-il savoir sur les transformateurs de courant (CT) fournis et compatibles ?

Le kit inclut un CT à tore fractionné (split‑core) pour une installation rapide. Le compteur accepte une plage primaire via TC de 1 A à 9 999 A (selon le ratio programmé). Les séries standard couvrent typiquement 5–600 A et des séries haute intensité vont jusqu’à 3000 A. Secondaire sélectionnable 1 A ou 5 A, avec variantes 100 mV, 333 mV ou 100 mA selon la série. Classes typiques 0,5 ou 1,0, 50–60 Hz, fonctionnement CT -25 à +75 °C, boîtier PC et noyau en acier au silicium à charnière. Pensez à programmer correctement le ratio TC dans l’appareil.

Quelles sont les protections électriques et l’immunité CEM ?

Le compteur résiste à 4 kV AC pendant 1 minute (tenue diélectrique) et à des impulsions de 6 kV (1,2 µs). Il tolère des courts surintensités de 20 × Imax pendant 0,01 s. L’appareil est conforme aux normes IEC en immunité CEM (EFT, ESD, champs HF, etc.). Ces niveaux de robustesse assurent stabilité des mesures et longévité en environnements industriels exigeants.

Quelles sont les conditions environnementales d’utilisation et de stockage ?

Pour l’exploitation, la température est de -25 à +55 °C avec humidité ≤ 90 % HR sans condensation et une altitude d’utilisation jusqu’à 2000 m. Pour le stockage, la plage va de -40 à +70 °C. L’indice de protection est IP51 (intérieur), la catégorie d’installation CAT III, le degré de pollution 2, et la classe d’isolement est Classe II, avec boîtier en matériaux autoextinguibles (ex. PC / UL94 V‑0).

Quelles sont les performances de détection et la consommation propre ?

Le compteur démarre vers 10 mA et détecte un courant d’entrée minimal d’environ 0,25 A, ce qui permet d’attraper les faibles charges avec fiabilité. Sa consommation propre est très basse, ≤ 2 W / 10 VA, limitant les pertes permanentes. Ces points sont essentiels pour des tableaux basse consommation et des installations où l’autonomie énergétique et la précision sont prioritaires.

Quelles sont les dimensions, le montage et l’affichage disponibles ?

Le format très compact (18 × 119 × 62 mm) occupe 1 module de 18 mm sur rail DIN 35 mm, idéal pour les tableaux serrés. L’écran LCD rétroéclairé assure une lecture claire jusqu’à 999999 kWh. Le warm‑up d’environ 3 s simplifie les mises sous tension répétées. La présence de deux sorties impulsions et de la liaison RS485 complète l’ergonomie et la polyvalence d’exploitation.
