Borne de recharge 11 kW triphasée Type 2 RFID câble 5 m

Borne de recharge 11 kW triphasée Type 2 RFID câble 5 m : chargez vite, en toute sécurité et en toute simplicité

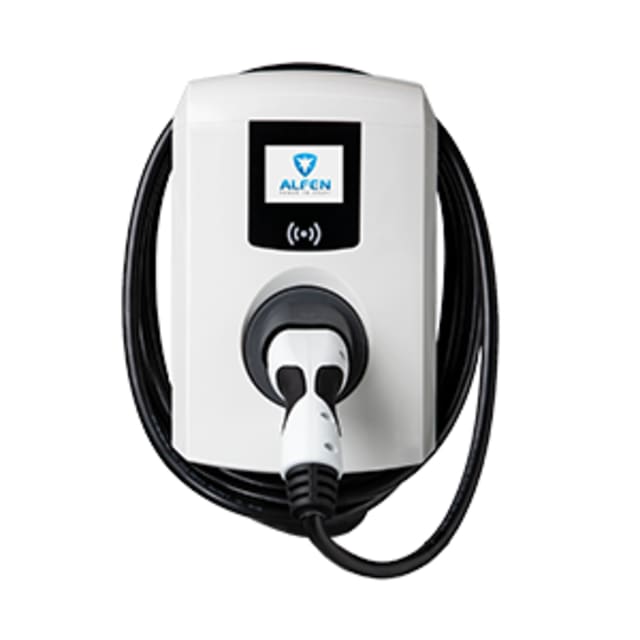

Profitez d’une recharge fiable et maîtrisée avec la borne ALFEN 11 kW triphasée. Son câble Type 2 fixe de 5 m conforme IEC 62196-2, son authentification RFID, son écran couleur 3,5″ TFT (320 × 240, 400 cd/m²) et son compteur certifié MID simplifient chaque session. Connectée (LTE Cat M1/4G, GPRS 2G, Ethernet, Wi‑Fi) et compatible OCPP 1.5, OCPP 1.6 certifié et OCPP 2.0.1, elle s’intègre à tous les back‑offices. Sécurité avancée (Classe I, détection DC 6 mA) et robustesse IP55/IK10 garantissent des années de service, de -25 °C à +55 °C.

Charge rapide et évolutive

Conçue pour les installations 3 phases, la Borne de recharge 11 kW triphasée Type 2 RFID câble 5 m délivre 11 kW à 16 A par phase sous 400 V (3×230 V). Elle s’adapte à tous les véhicules en Mode 3 conforme IEC 61851‑1 (édition 3, 2017) et évolue de 3,7 kW à 22 kW selon vos besoins. Le câble fixe de 5 m offre un usage quotidien sans contrainte, tandis que la puissance reste stable et sûre pour une recharge optimisée.

Sécurité maximale et robustesse

La borne ALFEN est Classe I, intègre une détection de courant continu 6 mA conforme IEC 62955 avec temps de réponse de 0,1 à 10 s, et des relais de sécurité contrôlables par phase. Son enveloppe IP55 et IK10 résiste aux intempéries et aux chocs. La protection contre surtensions applique des réponses programmées: 105 % après 1000 s, 110 % après 100 s, 120 % après 10 s, 150 % après 2 s. Vous rechargez sereinement, durablement, et en toute conformité.

Contrôle d’accès et suivi précis

Authentifiez vos utilisateurs avec RFID ISO/IEC 14443 A/B à 13,56 MHz (MIFARE Classic/Ultralight/DESFire) ou laissez le Plug & Charge simplifier l’expérience. Le compteur d’énergie certifié MID garantit des mesures fiables pour la facturation. La mémoire embarquée conserve environ 1 500 transactions (valeurs Wh toutes les 15 minutes), une liste RFID locale d’environ 800 jetons et une liste blanche d’environ 1 200 jetons, assurant une gestion fluide sur site et via back‑office.

Connectivité et intégration ouvertes

La connectivité étendue (LTE Cat M1/4G, GPRS 2G, Ethernet LAN, Wi‑Fi 802.11 b/g/n 2,4 GHz) garantit une supervision continue. Compatible OCPP 1.5 (JSON), OCPP 1.6 (JSON) certifié et OCPP 2.0.1 (JSON), la borne s’intègre à tous les systèmes. Les interfaces pour le pilotage énergétique incluent RJ‑11 (DSMR/TIC), RJ‑45 (Modbus TCP/IP), RS‑485 (Modbus RTU) et télé‑information client (Linky), pour un smart charging précis et priorisé.

Installation pratique et usage intuitif

Compacte (373 × 242 × 173 mm), la borne s’installe facilement. L’écran couleur 3,5″ TFT (320 × 240, 400 cd/m²) offre une lisibilité parfaite. La consommation en veille de la version Pro‑line est d’environ 8,9 W. La plage de serrage convient aux câbles de 14 à 25,5 mm d’épaisseur et jusqu’à 10 mm² par fil rigide (6 mm² toronné avec embouts). Fonctionne de -25 °C à +55 °C, 5 à 95 % d’humidité (sans condensation).

FAQ

Cette borne convient‑elle à mon installation électrique triphasée existante ?

Oui. La Borne de recharge 11 kW triphasée Type 2 RFID câble 5 m fonctionne en 3 phases à 400 V (3×230 V) et fournit 16 A par phase. Elle accepte également des configurations de puissance comprises entre 3,7 kW et 22 kW, ce qui permet d’adapter la charge à votre abonnement et à vos priorités énergétiques sans compromettre la sécurité ni la longévité de l’installation.

La sécurité est‑elle au niveau des exigences professionnelles ?

Absolument. La borne est Classe I, dotée d’une détection de courant continu 6 mA conforme IEC 62955 avec un temps de réponse de 0,1 à 10 s, et de relais de sécurité contrôlables par phase. Son boîtier IP55/IK10 résiste aux intempéries comme aux chocs. La stratégie de protection contre surtensions applique des seuils progressifs (105 %, 110 %, 120 %, 150 %) pour préserver vos équipements.

Comment s’effectue l’authentification des utilisateurs ?

Vous pouvez activer l’accès par RFID ISO/IEC 14443 A/B à 13,56 MHz (MIFARE Classic, Ultralight, DESFire) ou opter pour le Plug & Charge. La gestion via back‑office permet d’ajouter, de supprimer et de superviser les droits en temps réel. La borne mémorise environ 800 jetons RFID et une liste blanche d’environ 1 200 jetons, idéale pour les entreprises, copropriétés et flottes.

Le suivi de la consommation est‑il fiable pour la refacturation ?

Oui, grâce au compteur d’énergie certifié MID qui garantit l’exactitude des mesures. La borne enregistre environ 1 500 transactions, avec des valeurs en Wh toutes les 15 minutes pour un suivi détaillé. Vous disposez ainsi de données fiables pour la refacturation interne, la gestion de budgets ou la facturation publique, tout en respectant les exigences de transparence.

Quels moyens de communication et protocoles sont pris en charge ?

La connectivité comprend LTE Cat M1 (4G), GPRS 2G, Ethernet (LAN) et Wi‑Fi 802.11 b/g/n (2,4 GHz). Les protocoles pris en charge incluent OCPP 1.5 (JSON), OCPP 1.6 (JSON) certifié et OCPP 2.0.1 (JSON), ainsi que Modbus TCP/IP et Modbus RTU (RS‑485). Vous pouvez intégrer la borne à vos plateformes existantes ou à des systèmes de gestion énergétique.

Puis‑je piloter la charge selon le relevé Linky ou un compteur externe ?

Oui. La borne dispose d’entrées dédiées au smart charging: RJ‑11 (DSMR/TIC), RJ‑45 (Modbus TCP/IP), RS‑485 (Modbus RTU) et la télé‑information client (Linky). Vous pouvez ainsi mettre en place une gestion dynamique de charge, prioriser des usages, éviter les dépassements de puissance et optimiser le coût total d’énergie selon vos contrats et horaires tarifaires.

Quelles sont les conditions d’installation et d’environnement ?

La borne est compacte (373 × 242 × 173 mm) et son câble Type 2 fixe de 5 m facilite le raccordement au véhicule. Elle fonctionne de -25 °C à +55 °C et tolère une humidité de 5 à 95 % sans condensation. La plage de serrage couvre 14 à 25,5 mm d’épaisseur de câble et jusqu’à 10 mm² par fil rigide ou 6 mm² en toronné avec embouts.

L’interface utilisateur est‑elle claire pour tous les conducteurs ?

Oui. L’écran couleur 3,5″ TFT, avec une résolution de 320 × 240 pixels et une luminosité de 400 cd/m², assure une lisibilité excellente, même en plein jour. Les messages guidés rendent la prise en main intuitive. La consommation en veille de la version Pro‑line est d’environ 8,9 W, limitant les coûts d’exploitation sans sacrifier la disponibilité du service.

Cette borne est‑elle adaptée aux sites publics ou d’entreprise ?

Totalement. La Borne de recharge 11 kW triphasée Type 2 RFID câble 5 m respecte le Mode 3 conforme à la norme IEC 61851‑1 (édition 3, 2017), gère l’accès par RFID et se connecte à un back‑office via OCPP. Sa robustesse IP55/IK10, ses sécurités électriques, son compteur MID et ses multiples options de communication en font une solution prête pour parkings publics, entreprises et copropriétés.

Quel est l’intérêt des protections contre surtensions et de la détection DC ?

La détection de courant continu 6 mA (IEC 62955) coupe rapidement la charge en cas d’anomalie, avec un temps de réponse de 0,1 à 10 s. Les réponses programmées aux surtensions (105 % après 1000 s, 110 % après 100 s, 120 % après 10 s, 150 % après 2 s) protègent durablement la borne, le véhicule et votre installation contre des événements réseau imprévus.
