Borne de recharge rapide DC 50 kW CCS2 câble 8 m IP54 triphasé

Borne de recharge rapide DC 50 kW CCS2 câble 8 m IP54 triphasé – boostez le temps de rotation de vos véhicules

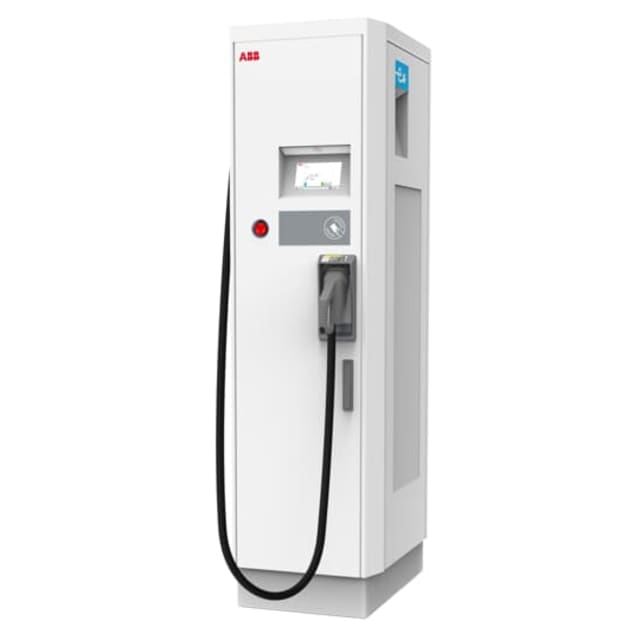

Accélérez la recharge de vos véhicules avec la borne ABB Terra 54HV C, une borne de recharge rapide DC 50 kW CCS2 triphasée, équipée d’un câble de 8 m. Conçue pour un service intensif, elle offre un point de charge unique haute performance, un affichage intégré et un compteur d’énergie pour un suivi précis. Son boîtier en acier IK10 et sa protection IP54 assurent robustesse et fiabilité, en intérieur comme en extérieur. Installation facilitée en triphasé, puissance de raccordement nominale de 55 kW et protections intégrées (disjoncteur, 2 différentiels type A). Photo fabricant susceptible de montrer une longueur de câble plus courte.

Recharge haute performance et standard universel CCS2

Livrez une énergie DC jusqu’à 50 kW via un unique coupleur CCS2, idéal pour la plupart des véhicules électriques modernes. La borne gère un point de charge pour garantir une pleine puissance à chaque session. Le câble de 8 m offre une portée confortable, limitant les manœuvres. L’architecture DC optimise le temps passé à l’arrêt, tout en simplifiant l’expérience conducteur grâce à un connecteur unique et largement adopté en Europe.

Robustesse maximale : acier IK10 et protection IP54

Conçue pour durer, la borne dispose d’un boîtier en acier et d’une résistance aux chocs IK10, adaptée aux lieux publics. Son indice IP54 la protège contre la poussière et les projections d’eau, pour une exploitation fiable en extérieur. Les dimensions (L 565 x H 1900 x P 780 mm) garantissent un encombrement contenu, tout en laissant la place aux composants de puissance et de protection.

Sécurité électrique intégrée et conformité d’installation

La Terra 54HV C intègre un disjoncteur de protection et deux interrupteurs différentiels de type A, assurant une sécurité accrue dès l’installation. Aucun différentiel de type B n’est intégré. Le raccordement côté installation est triphasé, avec une puissance nominale de 55 kW, pour délivrer 50 kW par point de charge en toute stabilité et sans compromis sur la disponibilité.

Exploitation simplifiée : affichage et comptage d’énergie

Suivez vos sessions avec l’affichage intégré, clair et intuitif, et mesurez précisément les consommations grâce au compteur d’énergie embarqué. Sans connecteurs multiples, la borne évite toute confusion utilisateur. Aucune prise domestique, CEE, type 2 AC, type 3, type 1, CHAdeMO ou GB n’est présente : un standard CCS2 unique pour une gestion facilitée et un taux d’utilisation optimisé.

Installation fluide et ergonomie du câble 8 m

Avec son câble de 8 m, la borne s’adapte aux configurations de parking et aux différentes positions de trappe de recharge. Les 565 mm de largeur et 780 mm de profondeur permettent une implantation aisée contre un mur ou en îlot. Une seule sortie de charge garantit une file d’attente claire et une répartition simple des emplacements.

FAQ

Qu’est-ce que la borne de recharge rapide DC 50 kW CCS2 câble 8 m IP54 triphasé ABB Terra 54HV C ?

Il s’agit d’une borne DC multistandard ABB Terra 54HV C configurée en CCS2, délivrant jusqu’à 50 kW sur un point de charge unique. Elle est raccordée en triphasé, dispose d’un câble de 8 m, d’un boîtier acier IK10 avec protection IP54, d’un affichage et d’un compteur d’énergie intégrés, pour un usage intensif et fiable.

Quels connecteurs sont disponibles sur cette borne ?

Cette borne propose un seul coupleur CCS2 DC (1 point de charge) pour assurer la pleine puissance à chaque session. Elle ne comporte aucun coupleur type 2, type 1, type 1 CCS, CHAdeMO, ni de connecteurs GB CA/CC. Aucune prise de charge type 2, type 3, domestique ou CEE n’est présente, pour une expérience simplifiée centrée sur le CCS2.

Quelle est la puissance délivrée et la puissance de raccordement requise ?

La puissance maximale délivrée par point de chargement est de 50 kW en courant continu. La puissance de raccordement nominale côté installation est de 55 kW en triphasé, garantissant la disponibilité de la pleine puissance en conditions réelles. Ce dimensionnement permet d’obtenir des temps de recharge courts et reproductibles, essentiels pour les sites à forte rotation.

Le câble de 8 m convient-il à la plupart des véhicules ?

Oui. Un câble de 8 m offre une excellente flexibilité pour atteindre la trappe de recharge, qu’elle soit avant, arrière ou latérale. Cette longueur réduit les manœuvres et s’adapte aux gabarits variés. À noter : la documentation fabricant peut montrer une photo avec un câble d’apparence plus court, sans incidence sur la configuration livrée.

La borne est-elle adaptée à un usage extérieur et aux environnements exigeants ?

Parfaitement. Son boîtier en acier et sa résistance aux chocs IK10 garantissent une durabilité supérieure, tandis que l’indice de protection IP54 protège contre la poussière et les projections d’eau. Ces caractéristiques en font une solution fiable pour les parkings extérieurs, dépôts ou espaces publics à fort passage, été comme hiver.

Quelles protections électriques sont intégrées d’usine ?

La borne intègre un disjoncteur de protection et deux interrupteurs différentiels de type A, contribuant à la sécurité des personnes et des biens. Aucun différentiel de type B n’est intégré. L’intégrateur devra vérifier les exigences locales et normatives afin de compléter, si nécessaire, la protection côté installation pour une conformité totale.

Quelles sont les dimensions et le nombre de points de charge ?

La borne mesure environ 565 mm de largeur, 1900 mm de hauteur et 780 mm de profondeur. Elle propose un unique point de charge pour garantir 50 kW à l’utilisateur. Cette configuration simplifie l’exploitation, le balisage au sol et la file d’attente, tout en optimisant le taux d’utilisation de l’équipement sur site.

Quels équipements d’interface et de comptage sont prévus ?

Un affichage intégré permet de guider l’utilisateur et d’afficher l’état de charge. Un compteur d’énergie embarqué facilite le suivi des consommations, la refacturation interne et l’analyse d’usage. L’absence de prises domestiques, CEE ou de connecteurs AC évite les usages non désirés et recentre l’équipement sur la recharge rapide DC.

La borne est-elle compatible avec des assistants vocaux ou des scénarios IFTTT ?

Non. La borne n’est pas compatible avec Apple HomeKit, Google Assistant ou Amazon Alexa, et ne supporte pas IFTTT. Cette orientation privilégie la robustesse industrielle, la sécurité et la disponibilité. L’exploitation se concentre sur la recharge DC haute puissance via CCS2, avec affichage local et comptage d’énergie intégrés.

Que faut-il savoir sur les accessoires et connectiques non fournis ?

La borne ne comprend pas de prises de charge type 2, type 3, domestiques, ni de prises CEE, et ne dispose pas de boîte de raccordement domestique. Elle ne propose aucun coupleur CHAdeMO ou GB. Ce choix de monoservice CCS2 évite la dilution de puissance, simplifie l’usage et limite les coûts de maintenance et de supervision.
