Borne de recharge rapide DC 120 kW CCS2, triphasé, IP54, câble 4m

Borne de recharge rapide DC 120 kW CCS2, triphasé, IP54, câble 4m — boostez l’expérience de charge et la rotation de vos véhicules

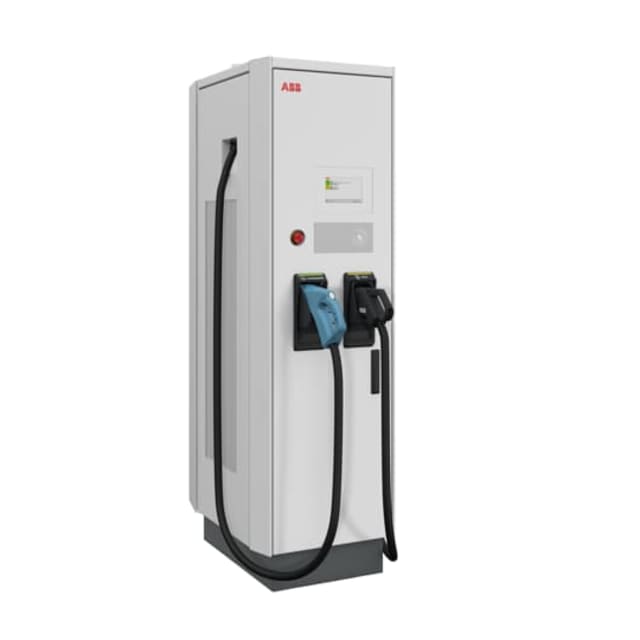

Offrez une charge ultra-rapide, fiable et sûre avec la borne ABB TERRA CE 124 CJ 4N2-7M-H-0. Dotée d’un point de charge unique délivrant jusqu’à 120 kW en courant continu via un coupleur CCS2, elle accélère la rotation des véhicules et réduit les temps d’attente. Son raccordement côté installation est triphasé avec une puissance de raccordement nominale de 135 kW. Le boîtier en acier IK10 et l’indice IP54 garantissent une exploitation robuste, tout climat. L’affichage intégré, le compteur d’énergie et le câble de 4 m facilitent l’usage quotidien et la gestion.

Charge ultra-rapide et standard CCS2

Conçue pour des cycles intensifs, cette borne de recharge rapide DC 120 kW CCS2 délivre sa puissance maximale sur un point de chargement unique pour optimiser la file d’attente. Elle s’appuie sur un coupleur CCS de type 2 (1x CCS2) et un raccordement triphasé, avec 135 kW de puissance de raccordement nominale. Le câble de 4 m offre une grande aisance d’accès au port de charge, tout en gardant une installation ordonnée et sécurisée sur site.

Robustesse, sécurité et continuité de service

La structure en acier, certifiée IK10, résiste aux chocs et garantit la durabilité en environnement exigeant. L’indice de protection IP54 protège contre la poussière et les intempéries. La borne intègre un disjoncteur de protection et deux interrupteurs différentiels de type A pour une sécurité renforcée (aucun de type B). Elle n’intègre pas de boîte de raccordement domestique, ce qui répond aux contraintes pro et évite les usages inadaptés sur vos parkings.

Simplicité d’usage et gestion facilitée

L’affichage intégré permet un guidage clair de l’utilisateur et un suivi en temps réel. Le compteur d’énergie embarqué offre une mesure fiable des kWh délivrés pour une facturation ou un reporting précis. Le câble de 4 m limite les manipulations et accélère l’enclenchement de la charge. L’ergonomie est pensée pour un usage répété, avec une prise en main fluide par les conducteurs et les équipes d’exploitation.

Encombrement optimisé et intégration aisée

Avec 565 mm de largeur, 1900 mm de hauteur et 880 mm de profondeur, la borne s’intègre facilement en voirie, sur les aires de service ou dans les parkings d’entreprises. Le raccordement côté installation est triphasé, simplifiant la conception électrique et la mise en service. Le format colonne optimise la surface au sol tout en offrant une accessibilité frontale et latérale pour la maintenance et l’usage quotidien.

Standardisation claire, zéro ambiguïté

Cette borne privilégie le standard européen CCS2: 1 coupleur CCS type 2, aucun coupleur type 1, aucun coupleur type 1 CCS, aucun coupleur CHAdeMO, aucun coupleur GB CA/CC, aucune prise GB, aucune prise type 2, aucune prise type 3, aucune prise CEE, aucune prise domestique. Ce choix évite la confusion sur site et focalise la disponibilité sur la charge DC haute puissance recherchée par vos usagers.

FAQ

Quelle est la puissance délivrée par la borne ABB TERRA CE 124 CJ 4N2-7M-H-0 ?

Cette borne de recharge rapide DC fournit jusqu’à 120 kW par point de chargement. Elle dispose d’un seul point pour concentrer la puissance sur un véhicule à la fois, ce qui réduit la durée totale d’immobilisation. La puissance de raccordement nominale côté installation est de 135 kW en triphasé, garantissant une alimentation stable et adaptée aux usages professionnels intensifs.

Quels connecteurs sont disponibles et lesquels ne le sont pas ?

La borne dispose d’un unique coupleur CCS de type 2 (1x CCS2) avec câble attaché de 4 m. Elle n’intègre pas de coupleur type 1, pas de type 1 CCS, pas de coupleur CHAdeMO, pas de coupleur GB CA, pas de coupleur GB CC, aucune prise GB, aucune prise type 2, aucune prise type 3, aucune prise CEE, ni prise domestique.

Peut-on utiliser la borne sous la pluie ou dans un environnement exigeant ?

Oui. Le boîtier en acier certifié IK10 résiste aux chocs, et la classe de protection IP54 protège contre la poussière et les projections d’eau. Ces caractéristiques assurent une fiabilité élevée en extérieur, sur aires publiques, parkings d’entreprise ou stations-service, et contribuent à limiter les interruptions de service liées aux conditions climatiques.

La borne propose-t-elle des fonctions de mesure et d’affichage pour l’utilisateur ?

Oui, elle est équipée d’un affichage intégré pour guider l’utilisateur et afficher l’état de charge. Un compteur d’énergie embarqué permet de mesurer précisément les kWh délivrés, utile pour la facturation, le suivi énergétique ou la répartition des coûts entre utilisateurs. Ces fonctions simplifient la gestion quotidienne et améliorent la transparence.

Quelles sont les dimensions et l’ergonomie d’installation ?

La borne mesure 565 mm de largeur, 1900 mm de hauteur et 880 mm de profondeur. Son format colonne optimise l’emprise au sol tout en facilitant l’accès pour la maintenance. Le raccordement côté installation est triphasé, et le câble de charge de 4 m offre une grande souplesse de positionnement du véhicule par rapport à la borne.

Quels dispositifs de protection électrique sont intégrés ?

La borne intègre un disjoncteur de protection et deux interrupteurs différentiels de type A. Elle ne comporte pas d’interrupteur différentiel de type B. Ce dimensionnement protège efficacement l’installation et les utilisateurs. Par ailleurs, aucune boîte de raccordement domestique n’est incluse, ce qui renforce l’orientation professionnelle et la maîtrise des usages sur site.

Combien de points de charge et pour quel type d’exploitation ?

La borne propose 1 point de chargement pour concentrer la puissance DC 120 kW sur un seul véhicule. Cette architecture convient aux stations où la rotation rapide est prioritaire. Elle limite la durée d’occupation de l’emplacement et simplifie la file d’attente, particulièrement dans les flottes et les sites commerciaux à forte fréquentation.

Est-elle compatible avec les assistants vocaux ou l’automatisation grand public ?

Non. Elle n’est pas compatible avec Apple HomeKit, Google Assistant, ni Amazon Alexa, et ne propose pas de support IFTTT. Cette Borne de recharge rapide DC 120 kW CCS2, triphasé, IP54, câble 4m est pensée pour un usage professionnel, où la priorité est la robustesse, la disponibilité et la conformité aux standards de charge rapides plutôt que l’intégration smart home.

Le câble de 4 m est-il suffisant pour différents gabarits de véhicules ?

Le câble de 4 m a été choisi comme compromis optimal entre maniabilité, sécurité et durabilité. Il couvre la majorité des configurations de ports de charge avant, arrière ou latéraux. Sa longueur limite l’encombrement au sol, réduit les risques de détérioration et accélère la connexion, améliorant l’expérience utilisateur au quotidien.

Pourquoi choisir cette ABB TERRA CE 124 CJ 4N2-7M-H-0 pour mon site ?

Vous bénéficiez d’une Borne de recharge rapide DC 120 kW CCS2, triphasé, IP54, câble 4m, avec boîtier acier IK10, affichage et compteur d’énergie, protections intégrées, et un standard de connectique clair. Les dimensions compactes facilitent l’intégration. L’ensemble garantit des charges rapides, une exploitation fiable et une maintenance simplifiée, au service d’un haut niveau de disponibilité.
