Borne de recharge rapide DC 120 kW 2x CCS2 OCPP 1.6

Boostez vos recharges et la rotation de vos véhicules avec une borne 120 kW prête pour la gestion intelligente

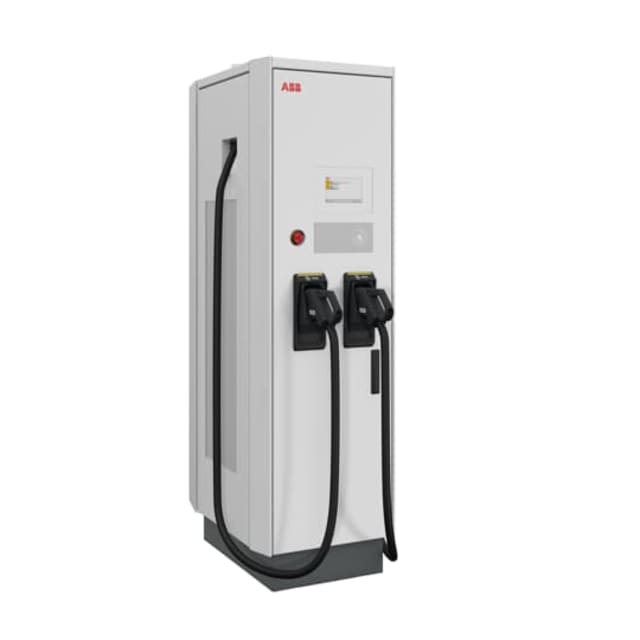

La Borne de recharge rapide DC 120 kW 2x CCS2 OCPP 1.6 d’ABB — E‑mobility Terra 124 CE (Terra CE 124 CC, réf. 4N4-7M-HM-0) — délivre jusqu’à 120 kW, ou 2 × 60 kW en charge simultanée. Elle couvre 150–920 V DC et jusqu’à 400 A pour accélérer la recharge de tous les VE CCS. Son écran tactile 7 pouces simplifie l’usage, tandis que l’OCPP 1.6, l’Ethernet RJ45, le RS‑485 et la 3G/4G facilitent l’exploitation. Robuste IP54, IK10 (HMI IK08), elle fonctionne de −35 °C à +55 °C, avec protections complètes et une efficacité jusqu’à 95,6 %.

Recharge ultra‑rapide et simultanée

Accélérez la disponibilité de vos véhicules avec 120 kW en courant continu et la possibilité de répartir 60 kW par point en charge simultanée. Grâce à une plage de 150–920 V DC et un courant maximal de 400 A (pic), la borne s’adapte aux batteries haute tension les plus récentes. Les deux connecteurs CCS2 (Type 2) et des câbles de 7 m facilitent l’accès sur parking, optimisent la rotation et réduisent les temps d’attente, même aux heures de pointe.

Compatibilité totale et usage intuitif

Avec 2 × CCS2 (Type 2) en Mode 4 (charge DC, CCS), cette borne accepte un large éventail de véhicules, des utilitaires aux flottes. L’interface utilisateur via un écran tactile 7 pouces améliore la clarté des sessions, du démarrage à la facturation. La puissance s’ajuste intelligemment selon le véhicule, et la distribution dynamique permet de servir deux conducteurs tout en garantissant une expérience fluide et compréhensible pour tous les profils d’utilisateurs.

Gestion connectée et évolutive

Exploitez la Borne de recharge rapide DC 120 kW 2x CCS2 OCPP 1.6 avec OCPP 1.6 pour une intégration simple à votre plateforme de supervision. Ethernet (RJ45), RS‑485 et 3G/4G assurent une connectivité fiable en site urbain ou isolé. Le pilotage à distance, la mise à jour et la maintenance prédictive réduisent les coûts d’exploitation, tandis que la compatibilité logicielle protège votre investissement sur le long terme.

Robustesse et sécurité au quotidien

Conçue pour durer, la borne affiche un indice IP54 et une résistance IK10 (HMI IK08) pour encaisser les usages intensifs en extérieur. Elle opère de −35 °C à +55 °C avec dégradation si nécessaire, et intègre des protections contre les surintensités, surtensions, sous‑tensions, défaut de terre/DC‑leakage, plus un SPD Type 2. Son efficacité jusqu’à 95,6 % limite les pertes et optimise le coût total de possession sur la durée.

Installation simplifiée et intégration réseau

La fixation au sol et les dimensions compactes (1900 × 565 × 880 mm) facilitent l’implantation en station, dépôt ou retail. L’alimentation requise est en 3 phases 400 V AC ±10 % à 50 Hz (±10 %), assurant une compatibilité standard. Les 7 m de câble offrent une grande latitude de stationnement, tandis que la répartition de puissance et la supervision via OCPP 1.6 fluidifient l’exploitation multi‑sites.

FAQ

Quelle est la puissance disponible et comment est‑elle distribuée entre deux véhicules ?

La borne délivre jusqu’à 120 kW en courant continu. En charge simultanée, la puissance se répartit en 2 × 60 kW, ce qui permet d’alimenter deux véhicules à la fois sans interrompre le service. Cette distribution dynamique optimise les temps d’arrêt et améliore la rotation sur site, particulièrement en flotte ou en station à forte affluence.

Quels connecteurs et quel standard de charge sont pris en charge ?

Elle dispose de 2 sorties équipées de 2 × CCS2 (Type 2) et fonctionne en Mode 4 (charge DC, CCS). Cette configuration couvre la majorité des véhicules électriques modernes. Les connecteurs et câbles de 7 m facilitent l’accès au port de charge, même lorsque l’emplacement de stationnement n’est pas parfaitement aligné avec la borne.

Quelles sont la plage de tension et l’intensité maximales côté DC ?

La plage de tension de sortie s’étend de 150 à 920 V DC, idéale pour les architectures 400 V et 800/900 V. Le courant de sortie maximal atteint 400 A (en pic), permettant une recharge rapide lorsque le véhicule l’accepte. Cette flexibilité garantit des performances élevées sur une large variété de batteries et de chimies.

Quelles sont les exigences d’alimentation électrique du site ?

La borne requiert une alimentation triphasée 400 V AC ±10 % à 50 Hz (±10 %). Cette compatibilité avec les réseaux standard simplifie l’intégration dans les infrastructures existantes. Une étude de charge et une protection amont adaptées sont recommandées pour garantir la continuité de service et la conformité aux normes locales en vigueur.

La borne est‑elle adaptée à une installation extérieure exigeante ?

Oui. Elle affiche un indice de protection IP54 contre la poussière et les projections d’eau, ainsi qu’une résistance aux chocs IK10 (HMI IK08). La plage de température de fonctionnement s’étend de −35 °C à +55 °C avec dégradation si applicable, assurant une disponibilité élevée dans des environnements climatiques variés, du froid intense aux chaleurs estivales.

Quelles sécurités électriques sont intégrées ?

La borne intègre des protections contre les surintensités, surtensions, sous‑tensions, défaut de terre/DC‑leakage, ainsi qu’une protection contre les surtensions de type SPD Type 2. Ces dispositifs protègent les utilisateurs, les véhicules et l’infrastructure, réduisent les risques d’endommagement et améliorent la résilience de l’installation face aux perturbations du réseau ou aux événements transitoires.

Comment se déroule l’exploitation et la supervision à distance ?

La Borne de recharge rapide DC 120 kW 2x CCS2 OCPP 1.6 prend en charge OCPP 1.6 pour la supervision, la facturation et la maintenance. La connectivité inclut Ethernet (RJ45), RS‑485 et 3G/4G, offrant une redondance réseau. Les mises à jour et diagnostics à distance réduisent les déplacements, améliorent la disponibilité et permettent une gestion de flotte efficace, multi‑sites et évolutive.

Quelles sont les caractéristiques d’ergonomie et d’interface ?

L’écran tactile 7 pouces rend l’expérience intuitive, de l’authentification au suivi de la session. Les messages clairs aident les conducteurs occasionnels comme les professionnels. Les câbles de 7 m offrent une marge de manœuvre confortable, tandis que la fixation au sol assure une stabilité et une robustesse adaptées aux sites publics ou privés à fort passage.

Quelles sont l’efficacité énergétique et les dimensions de la borne ?

L’efficacité totale du système atteint jusqu’à 95,6 %, limitant les pertes et optimisant le coût d’exploitation. Les dimensions sont de 1900 × 565 × 880 mm, pour une intégration compacte sans sacrifier la performance. Cette conception facilite la densité d’implantation sur site et la circulation des véhicules autour de l’équipement.

Quel est le modèle exact présenté ici ?

Il s’agit de l’ABB E‑mobility Terra 124 CE, également référencée Terra CE 124 CC (4N4-7M-HM-0). Cette borne combine 120 kW DC, 2 × CCS2, OCPP 1.6, plage 150–920 V DC, 400 A max, IP54 et IK10 (HMI IK08), alimentation 3 phases 400 V AC ±10 % à 50 Hz (±10 %), le tout en Mode 4 pour une compatibilité étendue.
